Tìm hiểu về hàn laser QCW trong sửa chữa khuôn mẫu

Giới thiệu

Đối với các nhà sản xuất khuôn mẫu, xưởng chế tạo dụng cụ và đội ngũ bảo trì, việc sửa chữa khuôn mẫu bị hư hỏng thường thiết thực hơn nhiều so với việc thay thế. Hàn laser QCW (sóng bán liên tục) được sử dụng rộng rãi để sửa chữa các vết nứt, cạnh bị mòn và các khuyết tật bề mặt trên khuôn mẫu. khuôn ép phunKhuôn đúc áp lực, khuôn dập và các dụng cụ chính xác khác. Khả năng kiểm soát nhiệt lượng giúp hạn chế biến dạng, duy trì độ chính xác về kích thước và giảm lượng mài và đánh bóng cần thiết sau khi hàn.

Trong bài viết này, chúng ta sẽ xem xét cách thức hoạt động của công nghệ laser QCW, lý do tại sao nó trở thành lựa chọn ưu tiên cho việc sửa chữa khuôn mẫu, những lĩnh vực thường sử dụng nó và so sánh nó với hệ thống hàn Micro TIG và hệ thống hàn laser Nd truyền thống.

Công nghệ laser QCW trong sửa chữa khuôn mẫu là gì?

Công nghệ laser QCW (Sóng bán liên tục) kết hợp những ưu điểm của hoạt động laser xung và laser liên tục (Tìm hiểu thêm: Sự khác biệt giữa hàn laser liên tục và hàn laser xung là gì?Nó cung cấp công suất đỉnh cao với lượng nhiệt đầu vào được kiểm soát, làm cho nó phù hợp với việc sửa chữa khuôn mẫu chính xác. Hàn laser QCW thường được sử dụng để sửa chữa các vết mài mòn, vết nứt, cạnh bị sứt mẻ và các khuyết tật cục bộ khác trên khuôn ép phun, khuôn đúc áp lực và khuôn dập trong khi vẫn duy trì độ chính xác về kích thước và giảm thiểu biến dạng nhiệt.

Ứng dụng của công nghệ laser QCW trong sửa chữa khuôn mẫu

Đối với các nhà sản xuất khuôn mẫu và các xưởng sửa chữa, hàn laser QCW mang lại nhiều lợi ích thiết thực, từ việc sửa chữa khuyết tật chính xác và giảm biến dạng nhiệt đến chi phí sửa chữa thấp hơn và tuổi thọ khuôn mẫu dài hơn.

• Sửa chữa khuyết tật độ chính xác cao: Sửa chữa chính xác các vết nứt nhỏ, vùng bị mòn và cạnh bị sứt mẻ trong khi vẫn duy trì kích thước khuôn và chất lượng bề mặt.
• Giảm thiểu biến dạng nhiệt: Lượng nhiệt đầu vào thấp giúp giảm thiểu ứng suất nhiệt và giảm nguy cơ biến dạng khuôn trong quá trình sửa chữa.
• Chất lượng mối hàn tốt hơn: Tạo ra các mối hàn chắc chắn, mịn màng, giảm thiểu việc mài và đánh bóng sau khi sửa chữa.
• Tương thích với nhiều loại vật liệu khuôn: Thích hợp để sửa chữa nhiều loại thép và hợp kim khuôn với hiệu suất hàn ổn định.
• Giảm chi phí sửa chữa: Một hệ thống QCW có thể hỗ trợ nhiều tác vụ sửa chữa, giúp giảm đầu tư thiết bị, chi phí thuê ngoài và thời gian ngừng sản xuất.

Hàn laser QCW nằm giữa chế độ hoạt động laser xung và liên tục, cung cấp năng lượng được kiểm soát, rất phù hợp cho việc sửa chữa khuôn mẫu chính xác. Nó thường được sử dụng để phục hồi các vết nứt, cạnh bị mòn và hư hỏng bề mặt trên khuôn mẫu trong khi vẫn giữ lượng nhiệt đầu vào thấp và duy trì độ ổn định kích thước. Xem thêm Cách hàn laser có thể sửa chữa các vết nứt trong khuôn mẫu

Ưu điểm của hàn laser QCW

Hàn laser QCW được đặc trưng bởi khả năng cung cấp các xung năng lượng cao trong thời gian ngắn trong khi vẫn kiểm soát được tổng lượng nhiệt đầu vào, làm cho nó phù hợp với việc sửa chữa khuôn mẫu chính xác, nơi đòi hỏi sự ổn định và độ chính xác cao.

Công suất đỉnh cao với khả năng kiểm soát nhiệt lượng đầu vào.

Hàn laser QCW hoạt động với các xung năng lượng cao ngắn và lượng nhiệt tổng thể thấp, cho phép kiểm soát độ xuyên thấu và hạn chế tác động nhiệt trong quá trình sửa chữa khuôn.

Tham số	Phạm vi / Hiệu suất
Công suất trung bình	150W - 600W
Công suất đỉnh	Công suất đầu ra tức thời lên đến mức kW
xung tần số	1 góc500 Hz
Vùng ảnh hưởng nhiệt (HAZ)	Thông thường < 0.5 mm

Ưu điểm

• Độ xuyên hàn ổn định
• Vùng ủ nhiệt giảm trong vật liệu cơ bản
• Kiểm soát biến dạng khuôn được cải thiện

Sự kết hợp giữa năng lượng đỉnh cao và lượng nhiệt đầu vào thấp giúp duy trì chất lượng mối hàn ổn định, hạn chế các biến đổi do nhiệt gây ra trong vật liệu nền và cải thiện khả năng kiểm soát kích thước sau khi sửa chữa khuôn.

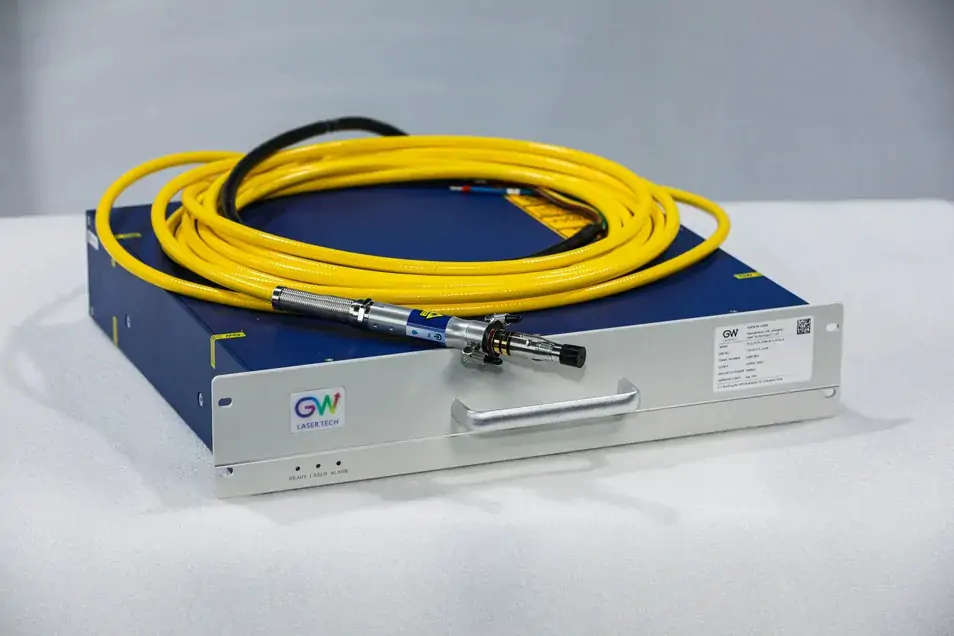

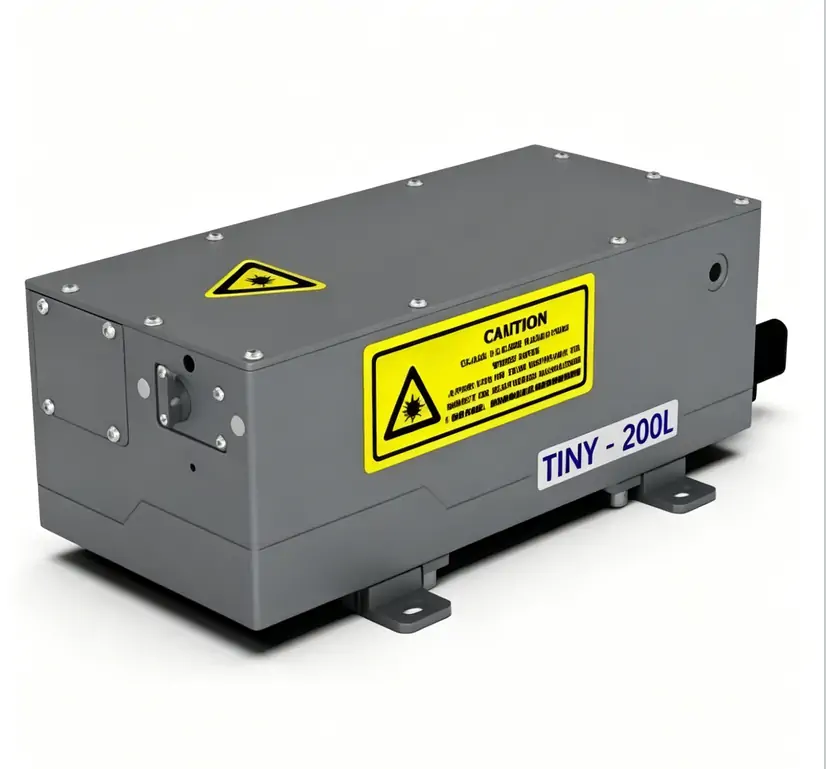

So sánh kiến ​​trúc Laser sợi quang và Laser tinh thể (Nd:YAG)

Hệ thống laser QCW chủ yếu có hai dạng: sợi laser và laser tinh thể Nd. Mỗi loại có hiệu suất, nhu cầu bảo trì và thời gian sử dụng lâu dài khác nhau trong công việc sửa chữa khuôn mẫu.

Mục	Laser QCW sợi quang	Laser tinh thể Nd:YAG
Hiệu suất điện quang	25% –35%	3% –8%
Chu kỳ bảo dưỡng	Dài (không cần căn chỉnh quang học)	Cần hiệu chỉnh thường xuyên
Sự ổn định năng lượng	Cao	Trung bình
dịch vụ cuộc sống	> 100,000 giờ	8,000 – 15,000 giờ

Trên thực tế, laser QCW dựa trên sợi quang thường hoạt động hiệu quả hơn, tuổi thọ cao hơn và cần ít bảo trì hơn so với hệ thống Nd, điều này khiến chúng trở thành lựa chọn phổ biến hơn trong các xưởng sửa chữa khuôn mẫu hiện đại.

Vì sao hàn laser QCW là một khoản đầu tư hiệu quả về chi phí cho việc sửa chữa khuôn mẫu

Trong công tác sửa chữa khuôn mẫu, chi phí thực tế thường không nằm ở việc hàn mà là thời gian sản xuất bị mất do khuôn mẫu ngừng hoạt động. Hàn laser QCW giúp giảm thời gian ngừng hoạt động và chi phí sửa chữa bằng cách làm cho việc phục hồi khuôn mẫu nhanh hơn và hiệu quả hơn trong môi trường sản xuất hàng ngày.

Giảm thời gian ngừng hoạt động trong sản xuất khuôn mẫu

Trong quá trình ép phun và gia công khuôn mẫu, việc dừng hoạt động của khuôn thường tốn kém hơn so với việc sửa chữa. Sửa chữa bằng laser QCW giúp rút ngắn thời gian ngừng hoạt động bằng cách cho phép sửa chữa cục bộ mà không cần tháo rời toàn bộ khuôn, nhờ đó quá trình sản xuất có thể tiếp tục sớm hơn.

Ưu điểm: Sửa chữa nhanh hơn (nhanh hơn khoảng 30%–60% so với hàn TIG), ít công đoạn thiết lập hơn và tiết kiệm thời gian ngừng hoạt động khoảng 1–3 ngày sản xuất trên các dây chuyền bận rộn.

Tổng chi phí sở hữu (TCO) thấp hơn

Hệ thống QCW có thể tốn kém hơn ban đầu, nhưng về lâu dài, chúng giúp giảm chi phí sửa chữa bằng cách giảm vật tư tiêu hao, công việc làm lại và thời gian dành cho việc hoàn thiện sản phẩm.

Ưu điểm: Sử dụng ít vật liệu hàn hơn, giảm 40%–70% công đoạn mài và đánh bóng, ít cần sửa chữa hơn, và tuổi thọ khuôn được kéo dài thêm 20%–50%, thời gian hoàn vốn thường trong vòng 12–24 tháng.

Chiến lược sửa chữa thay vì thay thế

Thay vì phải loại bỏ các khuôn bị hư hỏng, phương pháp hàn QCW cho phép sửa chữa chúng nhiều lần, điều này thường thiết thực hơn đối với các khuôn có giá trị cao.

Ưu điểm: Mỗi khuôn thường có thể được sửa chữa từ 2 đến 5 lần, tuổi thọ được kéo dài, lượng vật liệu lãng phí giảm thiểu và chi phí thay thế được trì hoãn hoặc tránh được.

Bằng cách giảm thời gian ngừng hoạt động, giảm thiểu công sức làm lại và kéo dài tuổi thọ khuôn, hàn laser QCW thường thu hồi vốn đầu tư trong một thời gian vận hành tương đối ngắn, đặc biệt là trong môi trường sản xuất quy mô lớn.

Làm thế nào việc tạo hình xung và dao động chùm tia giúp cải thiện chất lượng sửa chữa khuôn mẫu?

Chất lượng hàn laser QCW thường phụ thuộc vào cách kiểm soát năng lượng trong suốt quá trình, đặc biệt khi làm việc với các khuyết tật nhỏ và bề mặt khuôn phức tạp, nơi độ ổn định quan trọng hơn tốc độ.

Các chiến lược hàn đặc thù theo vật liệu

Các vật liệu khác nhau sẽ phản ứng khác nhau với các thiết lập hàn QCW:

• Thép công cụ H13: đòi hỏi kiểm soát cẩn thận quá trình nung nóng và làm nguội để tránh bị nứt.
• Thép không gỉ S136: tập trung vào độ hoàn thiện bề mặt và khả năng chống ăn mòn.
• SKD11: cần lượng nhiệt đầu vào thấp hơn để ngăn ngừa hiện tượng cứng hóa và nứt giòn.
• Hợp kim nhôm đòi hỏi mật độ năng lượng cao hơn để tránh tình trạng không xảy ra sự kết tinh.

Khả năng khớp vật liệu là một trong những thế mạnh chính của hệ thống QCW trong công tác sửa chữa khuôn mẫu cao cấp.

Với khả năng kiểm soát tốt hơn việc giải phóng năng lượng, chuyển động của chùm tia và đặc tính vật liệu, hàn QCW tạo ra các mối hàn ổn định hơn và giúp giảm công đoạn hoàn thiện, đặc biệt là đối với thép làm khuôn chính xác.

Các kịch bản ứng dụng điển hình của hàn laser QCW

Công nghệ QCW chủ yếu được sử dụng trong các ứng dụng sửa chữa khuôn mẫu có độ chính xác cao và giá trị cao:

• Sửa chữa khuôn ép
• Phục hồi khuôn đúc kim loại
• Sửa chữa cạnh của khuôn dập
• bảo trì khuôn đúc tấm thân xe ô tô
• Sửa chữa tại chỗ các linh kiện điện tử chính xác
• Phục hồi các vết nứt nhỏ và khu vực bị mòn.

Trong những trường hợp này, giá trị chính của QCW không chỉ nằm ở việc hàn mà còn ở việc khôi phục kích thước và chức năng ban đầu của khuôn.

So sánh hàn laser QCW với các phương pháp sửa chữa truyền thống

Hàn laser QCW thường được so sánh với hàn TIG và các hệ thống laser Nd cũ hơn vì chúng vẫn được sử dụng phổ biến trong sửa chữa khuôn mẫu, đặc biệt là khi xét đến khả năng kiểm soát nhiệt, độ chính xác và tính ổn định của quy trình theo thời gian.

So sánh hàn QCW và hàn TIG siêu nhỏ

Hàn TIG siêu nhỏ vẫn được sử dụng rộng rãi để sửa chữa khuôn mẫu, nhưng hàn laser QCW mang lại mức độ kiểm soát khác biệt, đặc biệt khi độ chính xác và chất lượng bề mặt là yếu tố quan trọng.

Mục	Hàn Laser QCW	Hàn TIG siêu nhỏ
Mức độ trung bình, tùy thuộc vào nhà mạng.	<0.5 mm	Bị ảnh hưởng nhiều hơn bởi nhiệt độ
Kiểm soát biến dạng	Kiểm soát tốt hơn	Dễ bị ảnh hưởng hơn bởi nhiệt độ
Hậu xử lý	Cần ít công đoạn xay nghiền hơn.	Cần hoàn thiện thêm
Độ chính xác	Kiểm soát tốt, cao	Bị ảnh hưởng nhiều hơn bởi nhiệt độ
Phong cách hoạt động	Dựa trên tham số	Phụ thuộc vào kỹ năng

Hàn QCW thường cho kết quả ổn định hơn với ít điều chỉnh thủ công hơn, trong khi hàn TIG phụ thuộc nhiều hơn vào kinh nghiệm của người vận hành và thường cần nhiều công đoạn hoàn thiện sau khi hàn.

QCW so với Nd: Laser đèn flash YAG

Laser sử dụng đèn flash Nd là một lựa chọn cũ hơn nhưng vẫn được sử dụng trong sửa chữa khuôn mẫu, chủ yếu ở các xưởng chưa nâng cấp hoàn toàn lên hệ thống dựa trên sợi quang.

Mục	Laser sợi quang QCW	Đèn flash laser Nd:YAG
Hiệu quả năng lượng	25% –35%	3% –5%
Bảo trì	Thấp	Cao
Độ ổn định của chùm tia	Ổn định	Ít ổn định hơn theo thời gian
dịch vụ cuộc sống	dài	Ngắn hơn

Trong sử dụng hàng ngày, hệ thống QCW dễ bảo trì hơn và ổn định hơn trong thời gian dài, trong khi hệ thống Nd đòi hỏi bảo trì nhiều hơn và có xu hướng hao mòn nhanh hơn.

So với hệ thống hàn TIG và laser Nd, QCW mang lại khả năng kiểm soát tốt hơn trong quá trình hàn, gây ra ít hư hại do nhiệt hơn và cho kết quả nhất quán hơn trong công việc sửa chữa khuôn mẫu.

Vì sao QCW đang thay thế các phương pháp sửa chữa nấm mốc truyền thống?

Hàn laser QCW ngày càng được sử dụng rộng rãi trong sửa chữa khuôn mẫu vì nó xử lý nhiệt tốt hơn, cải thiện độ chính xác sửa chữa và phù hợp hơn với nhu cầu hiện nay về kết quả sản xuất ổn định và có thể lặp lại.

Lượng nhiệt tiêu thụ thấp hơn và độ biến dạng ít hơn.

Giảm thiểu biến dạng và nhu cầu gia công lại sau khi hàn.

Độ chính xác cao hơn cho các sửa chữa phức tạp

Bề mặt hoàn thiện sạch hơn và ít công đoạn đánh bóng hơn sau khi sửa chữa.

Khả năng tương thích cao hơn với vật liệu khuôn

Liên kết chắc chắn hơn và giảm nguy cơ mối hàn yếu ở các khu vực sửa chữa.

Tự động hóa cao hơn và kết quả ổn định hơn

Chất lượng ổn định hơn và ít biến động hơn do thao tác thủ công.

Ưu điểm bổ sung: Thời gian sửa chữa tổng thể ngắn hơn

Giảm thiểu công đoạn chuẩn bị và hoàn thiện giúp rút ngắn tổng thời gian cần thiết cho việc sửa chữa khuôn mẫu.

Công nghệ QCW đang dần thay thế các phương pháp sửa chữa khuôn truyền thống vì nó giảm thiểu hư hại do nhiệt, cải thiện độ chính xác và mang lại kết quả nhất quán hơn trong môi trường sản xuất thực tế.

Kết luận:

Hàn laser QCW hiện nay được sử dụng rộng rãi trong sửa chữa khuôn mẫu vì nó giúp kiểm soát nhiệt tốt hơn, cải thiện độ chính xác sửa chữa và giảm thời gian khuôn mẫu ngừng hoạt động. So với các phương pháp hàn truyền thống, nó cho kết quả ổn định hơn khi sửa chữa các vết nứt, cạnh bị mòn và hư hỏng bề mặt, đặc biệt là trên các khuôn mẫu có giá trị cao được sử dụng trong sản xuất hàng ngày.

KEMPSON Chúng tôi hợp tác với các nhà sản xuất khuôn mẫu và các xưởng sửa chữa để cung cấp các giải pháp hàn laser phù hợp với nhu cầu sản xuất thực tế, giúp giảm thời gian ngừng hoạt động và chi phí sửa chữa trong khi vẫn duy trì chất lượng khuôn mẫu ổn định. Nếu bạn đang tìm kiếm một cách thiết thực để cải thiện công việc sửa chữa khuôn mẫu, bạn có thể... liên hệ với chúng tôi để thảo luận về các lựa chọn phù hợp.

Hỏi đáp

Hàn laser QCW được sử dụng để làm gì trong việc sửa chữa khuôn mẫu?

Hàn laser QCW được sử dụng để sửa chữa các vết nứt, cạnh bị mòn và hư hỏng bề mặt trên khuôn ép phun, khuôn đúc áp lực và khuôn dập.

Phương pháp hàn QCW khác với phương pháp hàn TIG truyền thống như thế nào?

Hàn QCW sử dụng năng lượng laser tập trung với lượng nhiệt đầu vào thấp hơn, trong khi hàn TIG dựa vào nhiệt lượng phân tán rộng hơn, thường gây ra biến dạng nhiều hơn và đòi hỏi nhiều công đoạn hoàn thiện hơn.

QCW có thể sửa chữa các vết nứt nhỏ trên khuôn đúc không?

Đúng vậy, QCW thường được sử dụng cho các vết nứt siêu nhỏ và các khu vực khuyết tật nhỏ, nơi cần sự kiểm soát chính xác.

Hàn QCW có làm hỏng bề mặt khuôn không?

Lượng nhiệt cần thiết thấp hơn nhiều so với phương pháp hàn truyền thống, do đó hiện tượng biến dạng và hư hỏng bề mặt được giảm thiểu đáng kể khi các thông số được thiết lập chính xác.

Những vật liệu nào có thể được sửa chữa bằng phương pháp hàn laser QCW?

Nó được sử dụng rộng rãi trên các loại thép làm khuôn như H13, S136, SKD11, và cũng có tác dụng trên một số vật liệu nhôm và hợp kim.

QCW có phù hợp cho việc sửa chữa khuôn mẫu lớn không?

Phương pháp này phù hợp hơn cho công việc sửa chữa cục bộ. Đối với hàn diện tích lớn, các quy trình khác có thể hiệu quả hơn.

Liệu QCW có giúp giảm bớt công việc xử lý hậu kỳ không?

Đúng vậy, các mối hàn thường mịn và chắc chắn hơn, do đó cần ít công đoạn mài và đánh bóng hơn sau khi sửa chữa.

Tại sao QCW ngày càng trở nên phổ biến trong các xưởng chế tạo khuôn mẫu?

Phương pháp này giúp giảm thời gian ngừng hoạt động, cải thiện chất lượng sửa chữa và giảm chi phí bảo trì dài hạn so với các phương pháp hàn truyền thống.
