Kimpalan laser ialah proses kimpalan yang sangat cekap yang menggunakan pancaran laser bertenaga tinggi untuk mencairkan bahan dan mencapai sambungan yang tepat. Walaupun peralatan kimpalan laser canggih biasanya digunakan, kecacatan kimpalan masih boleh berlaku disebabkan oleh tetapan parameter yang tidak betul, pencemaran bahan atau ketidakstabilan proses, yang membawa kepada pembaziran bahan, peningkatan kerja semula dan pengurangan kecekapan pengeluaran.
Artikel ini akan menganalisis secara sistematik lima kecacatan kimpalan laser yang paling biasa dan menyediakan penyelesaian yang jelas dan boleh diambil tindakan untuk membantu pengguna mengenal pasti punca utama dengan cepat, mengoptimumkan parameter proses dan meningkatkan kualiti kimpalan serta kecekapan pengeluaran.
Apakah Kecacatan Kimpalan Laser?
Kecacatan kimpalan laser merupakan isu yang timbul semasa proses kimpalan disebabkan oleh ketidakpadanan dalam parameter proses, keadaan bahan dan faktor lain, yang membawa kepada pembentukan manik kimpalan yang lemah atau prestasi kimpalan yang berkurangan. Kecacatan ini boleh menjejaskan kekuatan kimpalan, prestasi pengedap dan kualiti permukaan, serta mewakili risiko kualiti kritikal yang memerlukan kawalan ketat dalam pengeluaran perindustrian.
Dalam pengeluaran sebenar, kecacatan kimpalan laser yang biasa berlaku termasuk keliangan, keretakan, kekurangan pelakuran, pemotongan bawah dan percikan. Setiap kecacatan sepadan dengan punca proses tertentu, seperti kuasa yang tidak stabil, anjakan fokus atau gas pelindung yang tidak mencukupi, dan boleh diselesaikan dengan cepat dengan mengoptimumkan proses tersebut.
5 Kecacatan Kimpalan Laser Biasa (Punca & Penyelesaian)

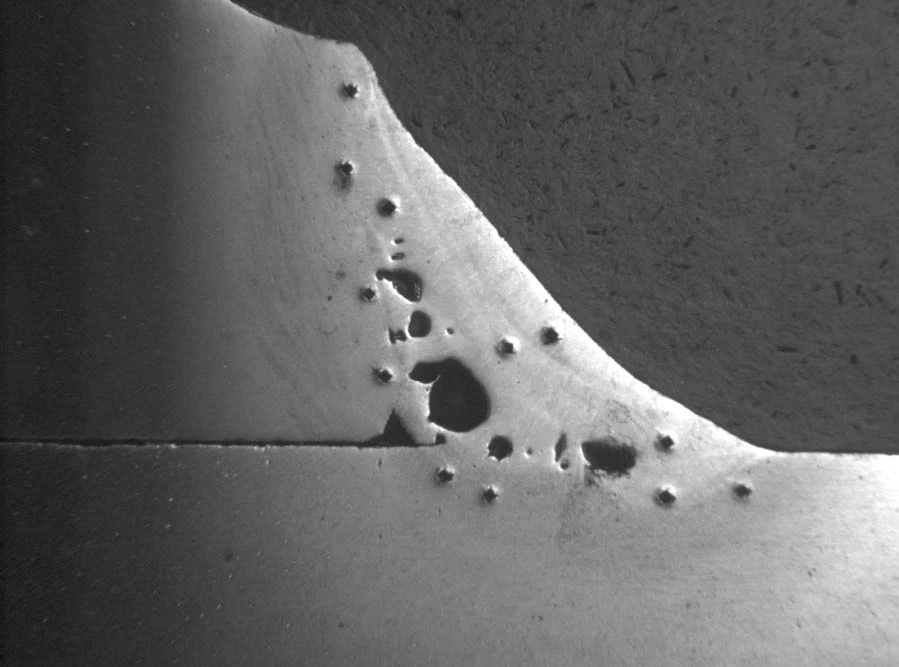

Keliangan
Keliangan merupakan kecacatan kimpalan yang paling biasa dalam kimpalan laser. Ia terutamanya merujuk kepada lubang mikroskopik yang terbentuk di dalam atau pada permukaan kimpalan disebabkan oleh gas dalam kolam lebur yang gagal keluar tepat pada masanya semasa proses kimpalan. Lubang-lubang ini mengurangkan kekuatan, kedap kebocoran dan jangka hayat lesu sambungan kimpalan.
Pembentukan keliangan biasanya berkaitan dengan faktor utama berikut:
Kawalan gas pelindung yang tidak mencukupi: Pemilihan jenis gas yang tidak betul atau kadar aliran yang tidak stabil boleh membenarkan oksigen, nitrogen dan gas lain dari udara bercampur ke dalam kolam cair, membentuk buih.
Pengaruh Keadaan dan Sifat Bahan: Logam tertentu (seperti aloi aluminium) sensitif terhadap gas, dan kehadiran lapisan oksida atau bendasing pada permukaan bahan boleh menjejaskan kestabilan kolam lebur.
Persediaan Pra-kimpalan yang Tidak Mencukupi: Minyak, kelembapan atau sisa akan mengewap pada suhu tinggi; jika gas tidak dapat keluar dengan lancar, ia akan terperangkap di dalam kimpalan.
Kunci untuk menyelesaikan masalah keliangan terletak pada mewujudkan persekitaran kimpalan yang stabil dan terkawal. Pertama, pastikan bahan dibersihkan dengan teliti sebelum mengimpal untuk menghilangkan minyak, lapisan oksida dan kelembapan. Seterusnya, pilih gas pelindung yang sesuai untuk bahan tersebut dan kekalkan kadar aliran yang stabil (contohnya, 15–25 L/min) untuk mengelakkan aliran gas bergelora atau liputan yang tidak mencukupi. Selain itu, dengan melaraskan kuasa laser dan kelajuan kimpalan dengan sewajarnya, pastikan kolam lebur mengekalkan kebendairan yang baik untuk memudahkan pelepasan gas.

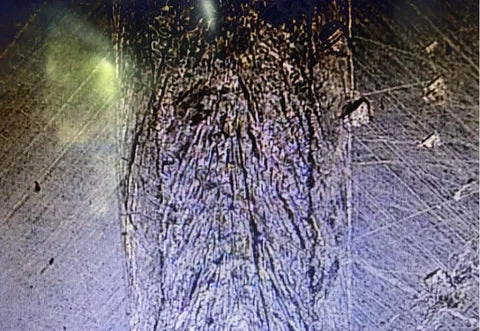

Memecahkan
Keretakan merujuk kepada pembentukan retakan dalam kimpalan atau zon yang terjejas haba semasa proses kimpalan atau penyejukan. Ia mengurangkan kekuatan struktur dengan ketara dan terdedah kepada penyebaran di bawah keadaan beban atau keletihan. Ia biasanya diperhatikan dalam kimpalan aloi aluminium dan keluli karbon tinggi.
Keretakan biasanya disebabkan oleh faktor-faktor berikut:
Tekanan haba yang berlebihan: Input tenaga kimpalan yang tidak betul boleh menyebabkan pemanasan melampau setempat atau kepekatan tekanan, yang membawa kepada pengecutan bahan yang tidak sekata dan meningkatkan kemungkinan keretakan. Laser gentian gelombang berterusan membantu mengawal proses pemanasan dan penyejukan, sekali gus mencegah pembentukan retakan.
Sifat bahan: Keluli berkarbon tinggi dan aloi tertentu secara semulajadinya sensitif terhadap keretakan haba dan mudah retak semasa kimpalan.
Kawalan retakan terutamanya bergantung pada pengawalaturan input haba dan proses penyejukan. Memanaskan bahan dengan betul atau mengurangkan kadar penyejukan dapat meminimumkan kepekatan tegasan. Melaraskan parameter proses untuk bahan yang berbeza, memadankan kuasa laser dengan kelajuan kimpalan dengan sewajarnya, mengelakkan input tenaga yang berlebihan dan meningkatkan kestabilan kimpalan adalah kunci.
Dalam pengeluaran sebenar, mengikuti kaedah piawai untuk menyelesaikan masalah pengimpal laser boleh mengurangkan kecacatan seperti keretakan dan meningkatkan kebolehpercayaan kimpalan.

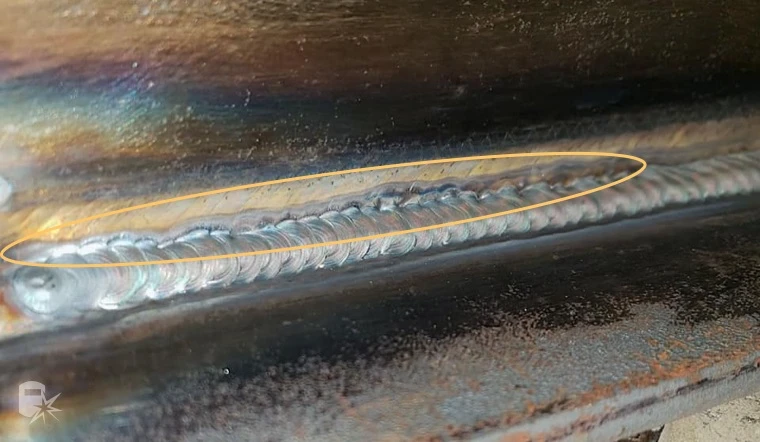

undercut
Kecacatan yang biasa berlaku dalam kimpalan laser adalah kecacatan yang biasa berlaku, dicirikan oleh alur atau penipisan setempat di tepi kimpalan. Kecacatan ini mengurangkan luas keratan rentas berkesan, yang membawa kepada kepekatan tegasan pada titik galas beban dan menjejaskan kekuatan dan prestasi keletihan struktur yang dikimpal.
Undercut biasanya berkaitan dengan parameter proses dan kawalan bentuk:
Kelajuan kimpalan yang terlalu tinggi: Kolam lebur tidak dapat mengalir kembali untuk mengisi tepi tepat pada masanya, mengakibatkan lekukan tepi.
Input kuasa atau tenaga tinggi: Logam di tepi kimpalan cair atau terhakis secara berlebihan, membentuk "potongan bawah".
Pengisian dan kestabilan yang tidak mencukupi: Suapan dawai yang tidak sepadan atau turun naik dalam kolam lebur menjejaskan kesinambungan profil manik kimpalan
Untuk mengurangkan pemotongan bawah, kolam lebur mesti dikekalkan stabil dan mempunyai kapasiti pengisian yang mencukupi. Mengurangkan kelajuan kimpalan dengan sewajarnya membolehkan masa untuk aliran semula logam, manakala tetapan parameter proses yang betul membantu mencegah pembakaran tepi. Selain itu, memperkenalkan suapan dawai dengan segera apabila diperlukan dan mengekalkan kestabilan meningkatkan peralihan kimpalan, menghasilkan tepi kimpalan yang lebih licin dan berterusan.
Kekurangan Fusion
Kekurangan pelakuran merujuk kepada situasi semasa kimpalan laser di mana tiada ikatan metalurgi yang berkesan terbentuk antara logam kimpal dan bahan asas, atau di mana pelbagai laluan kimpal tidak bergabung sepenuhnya. Walaupun rupa permukaan mungkin normal, sebenarnya terdapat kawasan yang tidak bergabung di dalam kimpal. Ini melemahkan kekuatan keseluruhan sambungan, menjadikannya terdedah kepada delaminasi atau patah di bawah beban, getaran atau keadaan keletihan.
Apabila kuasa laser terlalu rendah, bahan tidak dapat dicairkan sepenuhnya; begitu juga, titik fokus yang tidak sejajar menghalang tenaga daripada tertumpu di zon pelakuran berkesan, menghalang pengembangan kolam lebur yang betul. Selain itu, kelajuan kimpalan yang berlebihan memendekkan masa yang terjejas oleh haba, menghalang kolam lebur daripada membasahkan dan mengikat dengan secukupnya dengan logam asas. Tambahan pula, jurang pemasangan atau keadaan permukaan yang tidak sekata pada bahan kerja boleh mengurangkan lagi keberkesanan pelakuran, yang membawa kepada ikatan setempat yang lemah.
Semasa penyahpepijatan sebenar, ramai pengguna tersilap mengaitkan kekurangan gabungan dengan kuasa yang tidak mencukupi, tetapi masalahnya sering terletak pada sisihan kedudukan fokus.
Melaraskan kedudukan fokus boleh meningkatkan kedalaman penembusan yang berkesan. Pada masa yang sama, meningkatkan kuasa laser dan mengurangkan kelajuan kimpalan membolehkan kolam lebur mempunyai masa yang mencukupi untuk menyelesaikan proses penyebaran dan pembasahan. Bagi kes dengan keadaan pemasangan yang lemah, penjajaran yang lebih tepat atau pengenalan suapan dawai yang sesuai adalah perlu untuk memastikan manik kimpalan yang lebih berterusan dan meminimumkan kejadian kawasan yang tidak terlakur.
Percikan
Percikan merujuk kepada fenomena dalam kimpalan laser di mana logam lebur dipancut pada kelajuan tinggi dari zon kimpalan, membentuk zarah logam halus pada atau di sekitar permukaan bahan kerja. Walaupun ini tidak semestinya menjejaskan kekuatan dalaman kimpalan secara langsung, ia menjejaskan kualiti permukaan dan meningkatkan kos pembersihan dan pasca pemprosesan.
Kejadian percikan biasanya berkaitan dengan kestabilan tab mandi dan kawalan tenaga:
Input kuasa atau tenaga yang berlebihan: Peningkatan suhu tempatan yang cepat menyebabkan pengewapan logam yang ganas, menjadikan percikan seperti jet lebih berkemungkinan.
Ketidakstabilan kolam leburan (ayunan lubang kunci): Peningkatan ayunan kolam leburan semasa kimpalan boleh menyebabkan logam dipaksa keluar dari zon kimpalan, membentuk zarah.
Gangguan gas pelindung: Aliran gas yang tidak sekata atau tidak diarahkan dengan betul boleh mengganggu kestabilan kolam cair, meningkatkan pergolakan permukaan dan memburukkan lagi percikan.
Mengurangkan percikan terutamanya melibatkan pengekalan kolam lebur yang stabil dan terkawal. Mengurangkan ketumpatan tenaga yang sewajarnya dapat mencegah pendidihan kolam lebur yang berlebihan dan meminimumkan lontaran logam. Pada masa yang sama, mengoptimumkan parameter kimpalan membantu menstabilkan "lubang kunci". Berkenaan pelindung gas, memastikan liputan aliran gas yang seragam di seluruh kawasan kimpalan mengurangkan kesan gangguan luaran pada kolam lebur dan meningkatkan kualiti permukaan kimpalan.
Dengan melaraskan proses yang sewajarnya untuk menyelesaikan masalah pengimpal laser, kecacatan kimpalan laser gentian boleh dikawal dengan berkesan, sekali gus meningkatkan kualiti penampilan produk siap.
Jadual Perbandingan Kecacatan Kimpalan Laser
Semasa kimpalan laser gentian, pelbagai jenis kecacatan kimpalan selalunya sepadan dengan mekanisme pembentukan yang berbeza dan titik sensitif proses. Dengan membandingkan lokasi, punca dan kesannya terhadap prestasi kimpalan, seseorang boleh mengenal pasti punca masalah dengan cepat, sekali gus meningkatkan kecekapan penyelesaian masalah semasa kimpalan laser.
| Jenis Kecacatan | Lokasi | Sebab utama | Kesan terhadap Prestasi Kimpalan | Bahan Sensitif | Kepekaan Proses |
|---|---|---|---|---|---|
| Keliangan | Di sekeliling permukaan kimpalan | Gas terperangkap dalam kolam cair | Mengurangkan kekuatan, kedap dan jangka hayat keletihan | Keluli tahan karat, aloi aluminium | Gas pelindung dan keadaan permukaan |
| Memecahkan | Logam kimpalan / zon yang terjejas haba | Tekanan haba semasa penyejukan | Risiko kegagalan struktur, penyebaran retakan | Keluli karbon tinggi, aloi aluminium | Kadar penyejukan dan komposisi bahan |
| undercut | Jari kimpal (tepi kimpal) | Tenaga yang berlebihan atau pengisian tepi yang tidak mencukupi | Penipisan bahagian, kepekatan tegasan di tepi | Lembaran nipis, kimpalan berkelajuan tinggi | Pemadanan kelajuan dan kuasa kimpalan |
| Kekurangan Fusion | Antara muka logam kimpal-ke-asas | Input atau penembusan tenaga yang tidak mencukupi | Ikatan lemah, kapasiti beban berkurangan | Plat tebal, kimpalan berbilang laluan | Kuasa, kedudukan fokus dan kelajuan |
| Percikan | Di sekeliling permukaan kimpalan | Kolam lebur yang tidak stabil atau turun naik lubang kunci | Pencemaran permukaan, kos pembersihan yang lebih tinggi | Pelbagai logam | Liang kimpalan/permukaan dalam |
Cara Mengenal Pasti Setiap Kecacatan Kimpalan Laser
Semasa proses kimpalan sebenar, kecacatan kimpalan laser yang berbeza mungkin kelihatan serupa, tetapi punca asas dan langkah pembetulannya sama sekali berbeza. Jika kecacatan salah dikenal pasti, usaha penyelesaian masalah kimpalan laser seterusnya boleh mengakibatkan pelarasan yang salah, yang membawa kepada masalah yang berulang atau lebih teruk. Oleh itu, adalah penting untuk mengenal pasti jenis kecacatan dengan tepat.
Keliangan: Ini ditunjukkan sebagai lompang yang tepat atau seperti sarang lebah di dalam kimpalan, yang biasanya sukar dikesan secara langsung di permukaan dan memerlukan ujian pemotongan atau tanpa pemusnah untuk pengesahan. Ia pada asasnya disebabkan oleh gas dalam kolam lebur yang gagal keluar tepat pada masanya, dan sering dikaitkan dengan gas pelindung yang tidak stabil atau pencemaran permukaan bahan. Ia adalah kecacatan kimpalan laser dalaman yang biasa.
Keretakan: Biasanya muncul sebagai retakan linear dalam kimpalan atau zon yang terjejas haba dan mungkin memanjang sepanjang arah tegasan. Kadangkala ia disertai dengan sedikit perubahan warna atau lapisan mikrostruktur. Kecacatan ini sering dikaitkan dengan pelepasan tegasan haba yang tidak sekata atau kerentanan bahan terhadap retakan haba dan lebih biasa dalam keluli karbon tinggi dan aloi aluminium.
Undercut: Menjelma sebagai lekukan berterusan atau "penipisan" setempat pada tepi kimpal, dengan keabnormalan pada hujung kimpal yang boleh dilihat dengan mata kasar. Ia dicirikan oleh pembentukan manik kimpal yang tidak lengkap, biasanya disebabkan oleh input haba yang berlebihan atau kelajuan kimpalan yang berlebihan, yang menghalang logam tepi daripada diisi tepat pada masanya.
Kekurangan Gabungan: Walaupun permukaannya mungkin kelihatan normal, terdapat kawasan di bahagian dalam di mana logam kimpal belum sepenuhnya bersatu dengan logam asas; ini biasanya memerlukan pemeriksaan keratan rentas untuk mengesahkannya. Kecacatan ini biasanya berlaku di bawah keadaan tenaga yang tidak mencukupi, anjakan fokus atau semasa mengimpal plat tebal, dan dianggap sebagai kecacatan kimpalan laser dengan risiko struktur yang tinggi.
Percikan: Dicirikan oleh zarah logam halus yang melekat pada kawasan sekitar kimpalan, ini merupakan kecacatan luaran yang biasanya boleh dikenal pasti tanpa ujian. Pembentukannya dikaitkan dengan kolam lebur yang tidak stabil atau turun naik tenaga setempat, yang mungkin disebabkan oleh tetapan parameter yang tidak betul.
Dengan membandingkan ciri-ciri yang diterangkan di atas, seseorang boleh membezakan antara pelbagai jenis kecacatan kimpalan laser dengan lebih cepat. Ini membantu mengelakkan salah diagnosis semasa penyelesaian masalah kecacatan, sekali gus meningkatkan kecekapan pelarasan proses dan meningkatkan kestabilan kimpalan.
Cara Menyelesaikan Masalah Pengimpal Laser
Dalam pengeluaran sebenar, kecacatan kimpalan laser jarang sekali disebabkan oleh satu faktor; sebaliknya, ia terhasil daripada gabungan kesan keadaan peralatan, parameter proses dan sifat bahan. Oleh itu, apabila menyelesaikan masalah pengimpal laser, adalah perlu untuk menjalankan penyiasatan langkah demi langkah yang sistematik.
Semak Parameter Laser
Kuasa laser, kelajuan kimpalan dan kedudukan fokus secara langsung menentukan profil input tenaga dan merupakan faktor utama yang mempengaruhi kualiti kimpalan. Kuasa yang tidak mencukupi boleh menyebabkan kekurangan pelakuran, manakala kuasa yang berlebihan boleh menyebabkan percikan atau pemotongan bawah. Parameter ini mesti diselaraskan agar sepadan dengan ketebalan bahan dan keperluan proses.
Perhatikan Tingkah Laku Kolam Cair
Kolam leburan yang stabil adalah penting untuk mencegah kebanyakan kecacatan kimpalan laser. Jika kolam leburan berubah-ubah dengan ketara atau "lubang kunci" tidak stabil, ini biasanya menunjukkan pengagihan tenaga yang tidak sekata atau tetapan parameter yang tidak betul, yang memerlukan pelarasan kuasa dan kelajuan secara serentak.
Periksa Keadaan Bahan dan Permukaan
Minyak, lapisan oksida atau kelembapan pada permukaan bahan secara langsung mempengaruhi kestabilan kolam leburan dan meningkatkan risiko keliangan atau kekurangan pelakuran. Selain itu, bahan yang berbeza mempunyai sensitiviti yang berbeza-beza terhadap input haba, jadi langkah yang sesuai mesti diambil untuk mengurangkan kesan ini.
Nilaikan Sistem Gas Pelindung
Jenis, kadar aliran dan kestabilan liputan gas pelindung mempengaruhi keberkesanan pengasingan kolam lebur daripada udara sekeliling. Aliran gas yang tidak stabil atau liputan yang tidak mencukupi boleh menyebabkan masalah seperti keliangan dan percikan. Oleh itu, adalah perlu untuk meningkatkan kualiti gas pelindung dengan menggunakan gas berketulenan tinggi dan mengekalkan aliran yang berterusan dan seragam.
Memeriksa Status Operasi Peralatan
Kestabilan output laser, kebersihan laluan optik dan keadaan operasi sistem penyuapan dawai semuanya mempengaruhi kualiti kimpalan akhir. Apabila peralatan kimpalan laser gentian rosak atau menunjukkan turun naik yang ketara, penutupan sekejap-sekejap dan isu-isu lain mungkin berlaku walaupun parameter ditetapkan dengan betul.

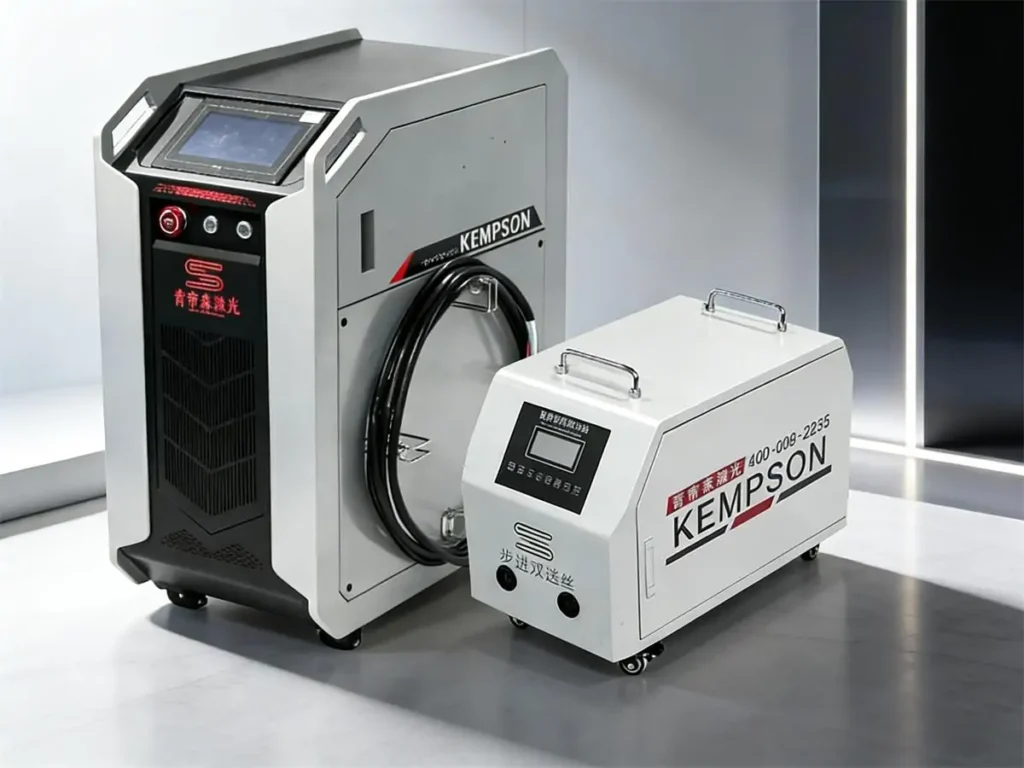

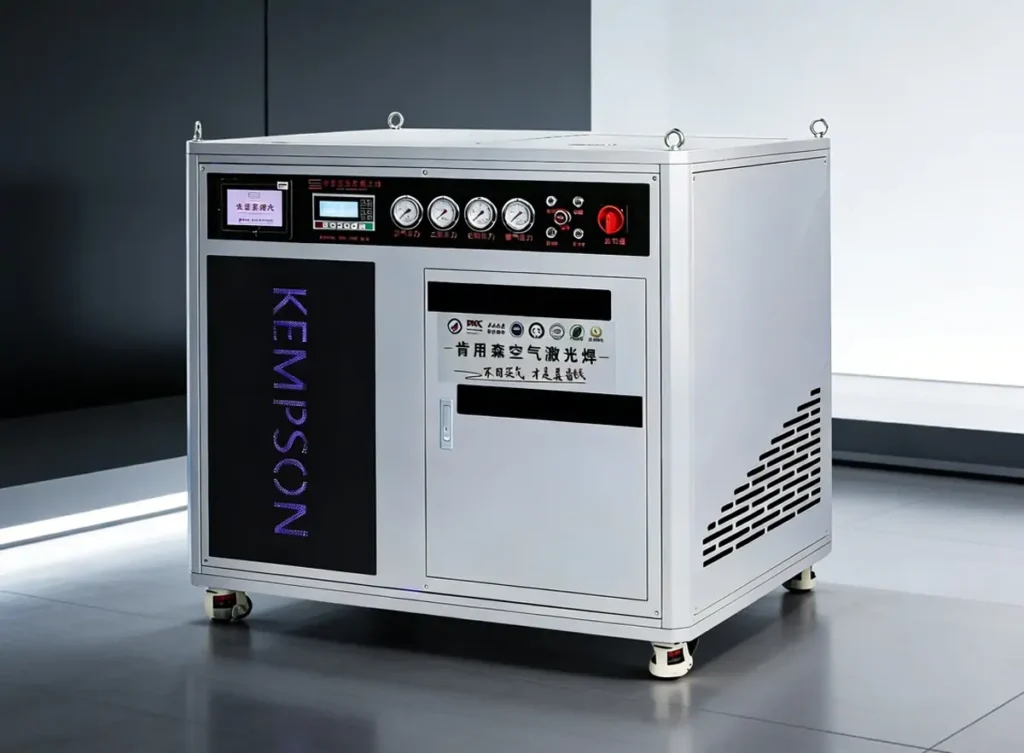

Oleh itu, adalah perlu untuk memilih mesin kimpalan laser pegang tangan berprestasi tinggi atau mesin kimpalan laser automatik dan lakukan pemeriksaan dan penyelenggaraan berkala pada peralatan laser untuk meningkatkan kestabilan proses. Jika anda ingin mengetahui lebih lanjut tentang cara memeriksa dan menyelenggara pengimpal laser, lihat artikel ini: Penyelenggaraan Pengimpal Laser Gentian: Memaksimumkan Jangka Hayat Mesin Anda.
Kajian Kes Sebenar
Seorang pelanggan yang pakar dalam pembuatan keluli tahan karat menghadapi masalah keliangan yang teruk semasa proses kimpalan. Selepas memperkenalkan Kempson's Mesin kimpalan laser penyejuk udara 2000W, syarikat itu mengoptimumkan gas pelindung, melaraskan parameter kimpalan dan menggunakan sistem laser berprestasi tinggi ini dengan gas pelindung penjanaan sendiri terbina dalam. Hasilnya, keliangan berkurangan lebih daripada 80%, sekali gus meningkatkan kualiti kimpalan dengan ketara.
SOALAN-SOALAN LAZIM
1. Bagaimanakah saya tahu jika parameter kimpalan laser saya betul?
Ini boleh ditentukan dengan memerhatikan kestabilan kolam lebur dan bentuk manik kimpal. Jika manik kimpal berterusan dan tidak menunjukkan percikan atau potongan bawah yang jelas, ini biasanya menunjukkan bahawa parameter tersebut sepadan. Jika kecacatan kimpalan laser kerap berlaku, anda perlu melaraskan semula kuasa, kelajuan dan kedudukan fokus.
2. Apakah cara terpantas untuk menyelesaikan masalah pengimpal laser?
Selesaikan masalah mengikut susunan parameter, bahan, gas dan peralatan. Kebanyakan masalah kimpalan laser berpunca daripada kuasa atau kelajuan yang tidak sepadan, diikuti oleh pencemaran bahan atau keadaan peralatan.
3. Mengapakah kecacatan kimpalan laser berlaku walaupun dengan mesin baharu?
Walaupun dengan peralatan baharu, kecacatan kimpalan laser masih boleh berlaku jika tetapan parameter tidak munasabah, permukaan bahan tidak bersih, atau gas pelindung tidak stabil. Prestasi peralatan adalah asas, tetapi pengoptimuman proses adalah kuncinya.
4. Bagaimanakah keliangan dalam kimpalan laser dapat dikurangkan dengan berkesan?
Kuncinya adalah untuk mengawal keadaan gas dan bahan. Meningkatkan ketulenan dan kestabilan gas pelindung, sambil memastikan pembersihan pra-kimpalan yang betul, dapat meningkatkan keberkesanan pengurangan keliangan.
5. Bahan manakah yang lebih mudah terdedah kepada retakan kimpalan laser?
Aloi aluminium dan keluli karbon tinggi lebih mudah terdedah kepada keretakan, yang berkaitan dengan sifat pengembangan haba bahan dan tekanan pengecutan penyejukan.
6. Bolehkah automasi mengurangkan kecacatan kimpalan laser gentian?
Ya. Mesin kimpalan laser automatik boleh meningkatkan kestabilan dan kebolehulangan parameter, sekali gus mengurangkan kecacatan kimpalan laser gentian, dengan hasil yang amat ketara dalam pengeluaran besar-besaran.
7. Adakah jenis gas pelindung mempengaruhi kualiti kimpalan laser?
Ya. Bahan yang berbeza memerlukan jenis gas yang berbeza (seperti argon, nitrogen, dll.), dan pilihan gas dan kadar aliran secara langsung mempengaruhi kestabilan kolam lebur.
Kesimpulan
Semasa proses kimpalan laser, kecacatan biasa seperti keliangan, retakan dan potongan bawah mungkin berlaku. Adalah penting untuk mengenali dan memahami punca kecacatan ini dan cara menanganinya untuk meningkatkan kualiti dan konsistensi kimpalan.
