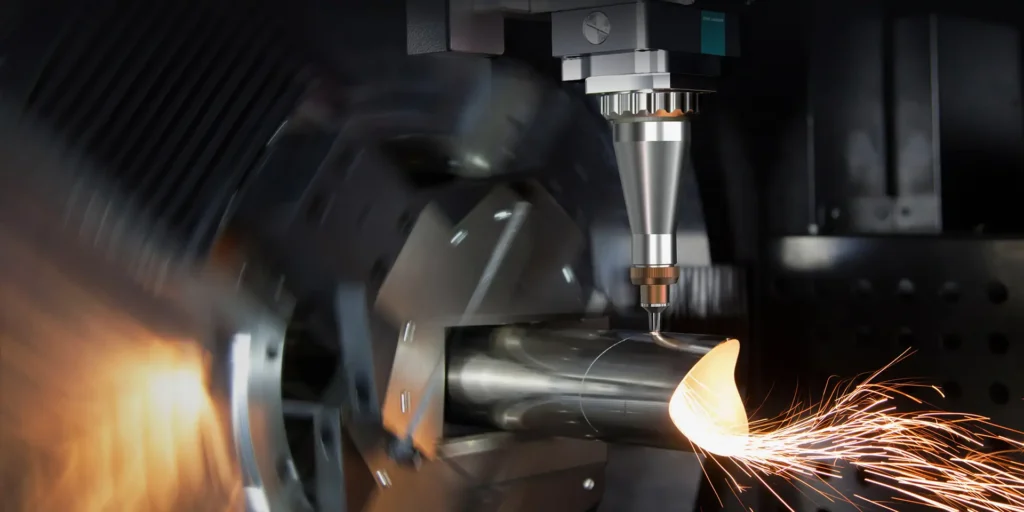

Mesin Pemotongan Laser Tiub Bulat untuk Paip Logam

Mesin Pemotongan Laser Tiub Bulat memotong paip logam bulat dengan ketepatan yang tinggi. Ia menggunakan laser gentian dan sistem berbilang paksi CNC untuk mengapit, memutar dan memasukkan tiub secara automatik semasa pemotongan. Satu mesin melengkapkan pemotongan, pemotongan lubang, pemotongan slot dan pemotongan kontur tanpa operasi tambahan. Ia sesuai untuk keluli karbon, keluli tahan karat, aloi aluminium dan tiub logam lain.
  • Kuasa Laser: 1500W/2000W/3000W
  • Julat Paip:10–120mm
  • Kelajuan Pemotongan: 120 m/min
  • Bahan yang berkenaan: Keluli karbon, keluli tahan karat, aloi zink
  • Tempoh Jaminan: 3 tahun
Harga:

Pengenalan

Mesin Pemotongan Laser Tiub Bulat dibina untuk pemotongan tepat tiub logam bulat dalam pengeluaran perindustrian. Tiub logam bulat digunakan merentasi industri jentera, pembinaan, automotif, perabot dan pembuatan lain. Pemotongan dan penggerudian konvensional biasanya melibatkan beberapa operasi, menjadikannya sukar untuk mengekalkan ketepatan yang tinggi dan kualiti yang stabil sambil mengurangkan kelajuan pengeluaran.

Mesin pemotong laser tiub bulat melengkapkan pemotongan, pemotongan lubang, pemotongan slot dan pemotongan profil pada platform CNC tunggal. Teknologi laser gentian memberikan potongan bersih dengan kebolehulangan yang tinggi dan menyokong pengeluaran keluli karbon, keluli tahan karat, aloi aluminium dan tiub logam lain yang cekap.

Mesin Pemotongan Laser Tiub Bulat untuk Paip Logam

Prinsip Kerja

Mesin pemotong laser tiub bulat menjalankan pemuatan, pengapitan, penyuapan, putaran dan pemotongan dalam satu kitaran pemesinan. Setiap langkah dikawal oleh sistem CNC untuk melengkapkan laluan pemotongan yang diprogramkan.

  • Pemuatan Tiub: Letakkan tiub bulat pada sistem pemuatan dan letakkannya untuk pemesinan.
  • Pengapit Tiub: Chuck hadapan dan belakang mencengkam tiub dan memutarkannya semasa pemotongan.
  • Pengumpanan Tiub: Motor servo menggerakkan tiub ke kedudukan pemotongan yang diprogramkan.
  • Pemotongan Laser: Laser gentian memotong lubang, slot, kontur dan bentuk lain berdasarkan program CNC.
  • Gas Bantu: Oksigen, nitrogen atau udara termampat membuang logam cair daripada potongan.
  • Kawalan Kepala Pemotongan: Kepala pemotong mengikuti permukaan tiub untuk memastikan kedudukan fokus konsisten.
  • Pengumpulan Bahagian: Bahagian yang telah siap dan bahagian yang dipotong akan dilepaskan selepas kitaran pemotongan.

Daripada pemuatan tiub hingga bahagian siap, setiap operasi diselesaikan secara berurutan pada satu mesin, sekali gus mengurangkan pengendalian sekunder dan menyokong pengeluaran berterusan tiub logam bulat.

Untuk maklumat lanjut tentang struktur, prinsip kerja dan komponen utama mesin pemotong laser tiub, baca artikel penuh untuk memahami cara sistem beroperasi dalam aplikasi pemprosesan paip.

Apakah Mesin Pemotongan Laser Tiub?

spesifikasi

Parameter1500W2000W3000W
modelGZ-1500WGZ-2000WGZ-3000W
Kuasa Laser1500W2000W3000W
Spesifikasi ChuckChuck Pneumatik 90 mmChuck Pneumatik 90 mmChuck Pneumatik 90 mm
Pemotongan Ketebalan0.3-3.5 mm0.3-5 mm0.3-8 mm
Kaedah PemuatanSeparuh Automatik / Automatik SepenuhnyaSeparuh Automatik / Automatik SepenuhnyaSeparuh Automatik / Automatik Sepenuhnya
Positioning Ketepatan± 0.1 mm± 0.1 mm± 0.1 mm
Sistem KawalanSkrin Sentuh + Kawalan PintarSkrin Sentuh + Kawalan PintarSkrin Sentuh + Kawalan Pintar
Prestasi OperasiOperasi Berterusan 24 JamOperasi Berterusan 24 JamOperasi Berterusan 24 Jam
Permohonan yang DisyorkanTiub dinding nipis dan pengeluaran kelompok kecilTiub ketebalan sederhana dan fabrikasi umumTiub berdinding tebal dan pengeluaran volum tinggi

Mesin ini tersedia dalam pelbagai pilihan kuasa — 1500W , 2000W dan 3000W — untuk dipadankan dengan ketebalan tiub, skala pengeluaran dan keperluan pemprosesan.

Kempson bukan sahaja menyediakan mesin pemotong laser tiub bulat, tetapi juga mesin pemotong laser tiub persegi untuk keperluan aplikasi yang lebih luas.

Bahan yang Sesuai untuk Memotong

Keluli karbon

Keluli karbon

keluli tahan karat

aluminium

Keluli tergalvani

aloi zink

Ciri-ciri

Keratan Ketepatan

Rasuk berkualiti tinggi menghasilkan goresan yang sangat sempit. Potongan yang terhasil adalah rata dan bebas gerigi dengan zon terjejas haba yang minimum, sekali gus menghapuskan keperluan untuk pengisaran sekunder.

Pemprosesan Bersepadu

Pemotong laser paip bulat ini mengendalikan pemotongan, pembevelan, pemotongan pelana dan penebuk lubang dalam satu proses. Integrasi ini mengurangkan perubahan persediaan dan ralat kedudukan sambil meningkatkan konsistensi keseluruhan.

Produktiviti yang tinggi

Sistem pemacu servo menyokong keperluan dinamik putaran berkelajuan tinggi. Berbanding dengan gergaji sejuk tradisional dan pemotongan plasma, mesin ini menawarkan kelebihan kecekapan yang jelas dalam pengeluaran besar-besaran.

Penjimatan Bahan

Dilengkapi dengan perisian pengoptimuman laluan dan sarang automatik, sistem ini menyusun bahagian secara bijak berdasarkan keperluan pesanan. Ini mengurangkan panjang bahan ekor, meningkatkan penggunaan dan mengurangkan kos pengeluaran.

Automasi Fleksibel

Chuck pemusatan kendiri menyesuaikan diri dengan pelbagai diameter paip, melaraskan pemusatan dan pengapitan secara automatik. Ia menyokong pemuatan berkas dan pemprosesan berterusan untuk pelbagai senario pengeluaran.

Kos Operasi yang Rendah

Laser gentian menawarkan kecekapan penukaran elektrik-ke-optik yang tinggi dan kawalan tenaga yang stabil. Dengan komponen utama yang tahan lama dan frekuensi penyelenggaraan yang rendah, kos operasi keseluruhan adalah lebih rendah daripada peralatan tradisional.

Permohonan

Mesin Pemotongan Laser Tiub Bulat digunakan untuk memotong tiub logam bulat dalam pelbagai industri, termasuk fabrikasi logam, pembinaan, automotif, perabot, peralatan kecergasan, jentera pertanian dan struktur keluli. Ia sesuai untuk memotong lubang, alur, takuk dan profil kompleks pada keluli karbon, keluli tahan karat, aloi aluminium dan tiub logam lain yang digunakan dalam pengeluaran.

Automotif & Alat Ganti

Automotif & Alat Ganti

Komponen casis, sistem ekzos, rangka tempat duduk dan rasuk silang.

Peralatan Kecergasan & Kemudahan Awam

Peralatan Kecergasan & Kemudahan Awam

Treadmill, gimnasium berbilang tingkat dan peralatan kecergasan luar.

Peralatan Perubatan

Peralatan Perubatan

Bingkai berketepatan tinggi untuk kerusi roda, katil pembedahan dan tiang IV.

Minyak, Kuasa & Tenaga

Minyak, Kuasa & Tenaga

Kerja berskala besar pada pendakap solar, komponen kuasa angin dan paip bendalir.

Struktur & Pembinaan Keluli

Struktur & Pembinaan Keluli

Kekuda seni bina, susur tangan tangga, susur tangan dan komponen pasang siap.

Perkakasan Dapur & Bilik Mandi

Perkakasan Dapur & Bilik Mandi

Kaki perabot logam, rak pameran, rak keluli tahan karat dan pelbagai penyambung paip.

Demonstrasi Keratan

Panduan Membeli

Memilih mesin pemotong laser tiub bulat bergantung pada saiz tiub, jenis bahan, jumlah pengeluaran dan ketebalan pemotongan yang diperlukan. Tahap kuasa dan konfigurasi yang berbeza digunakan untuk tugas pengeluaran yang berbeza.

  • Kuasa Laser: 1500W untuk tiub dinding nipis dan fabrikasi ringan. 2000W untuk kerja pemotongan tiub umum. 3000W untuk tiub tebal dan pengeluaran berat.
  • Saiz Tiub: Padankan mesin dengan julat diameter tiub dan saiz chuck untuk memastikan pengapit dan putaran yang stabil semasa pemotongan.
  • Bahan: Keluli karbon, keluli tahan karat dan aloi aluminium menggunakan tetapan pemotongan dan gas bantuan yang berbeza. Oksigen untuk keluli karbon, nitrogen untuk keluli tahan karat.
  • Jenis Pengeluaran: Pemberian makanan separa automatik sesuai untuk kelompok kecil dan sederhana. Pemberian makanan automatik sepenuhnya sesuai untuk pengeluaran berterusan.
  • Ketepatan Pemotongan: Ketepatan kedudukan dan sistem servo mempengaruhi kualiti tepi, ketepatan lubang dan kebolehulangan.
  • Sistem Kawalan: Sistem skrin sentuh CNC untuk persediaan program, laluan pemotongan dan kawalan operasi.

Penarafan kuasa, dimensi tiub, bahan dan kaedah pemakanan secara kolektif menentukan konfigurasi peralatan yang diperlukan untuk keperluan pengeluaran yang berbeza.

Bahan tiub, diameter dan keperluan pengeluaran yang berbeza mempengaruhi pemilihan mesin. Semak artikel panduan untuk titik pemilihan praktikal dan konfigurasi yang disyorkan untuk keadaan kerja yang berbeza.

Bahan tiub, diameter dan keperluan pengeluaran mempengaruhi pemilihan. Lihat panduan untuk perkara utama dan persediaan yang disyorkan. Bagaimana Memilih Mesin Pemotongan Laser Tiub yang Tepat?

Harga bergantung pada kuasa, automasi dan konfigurasi. Lihat artikel untuk butiran dan faktor kos. Berapakah Kos Mesin Pemotongan Laser Tiub?

Mengapa Memilih Kempson?

Mesin pemotong laser tiub Kempson direka bentuk untuk pemprosesan paip berterusan dalam persekitaran pengeluaran. Operasi yang stabil dan prestasi pemotongan yang konsisten menjadikannya sesuai untuk kegunaan bengkel harian.

Waranti 3 Tahun — Masa henti mengurangkan output. Mesin ini dilindungi oleh waranti 3 tahun, berdasarkan laser gentian yang stabil dan prestasi CNC dalam operasi berterusan.

Kualiti Potongan Bersih — Tepi potongan keluar licin dengan gerinda minimum. Kawalan gas yang tepat dan gerakan servo memastikan permukaan potongan lurus untuk kegunaan kimpalan langsung.

Penggunaan Bahan — Perisian penyarang mengatur laluan pemotongan daripada lukisan dan mengurangkan sisa paip semasa pengeluaran.

Operasi Mudah — Sistem CNC menyokong import fail CAD dan penjanaan laluan automatik. Pengendali boleh memulakan pengeluaran selepas latihan ringkas.

Julat Fleksibel — Chuck pemusatan kendiri pneumatik mengendalikan tiub dari Φ10 mm hingga Φ120 mm. Pertukaran antara kerja paip kecil dan besar tidak memerlukan pelarasan perkakas.

Kempson menyediakan pilihan yang tepat dan bukan sekadar pilihan yang paling mahal. Matlamat kami adalah untuk membantu bengkel anda melangkau langkah pengisaran, mengurangkan pembaziran dan memenuhi tarikh akhir yang ketat. Memilih pemotong laser paip bulat Kempson mempercepatkan pemprosesan paip anda. Untuk pemilihan mesin, butiran teknikal atau sokongan projek, hubungi pasukan kami untuk penyelesaian yang disesuaikan.

Soalan Lazim

Apakah diameter paip maksimum yang boleh dipotong oleh mesin ini?

Ini bergantung pada spesifikasi chuck. Model ini merangkumi Φ10mm hingga Φ120mm , yang merupakan saiz perindustrian yang paling biasa. Kami boleh menyesuaikan chuck untuk tiub perubatan yang lebih halus atau paip tugas berat yang lebih besar.

Berapakah kelajuan laser berbanding gergaji jalur tradisional?

Perbezaannya sangat besar. Gergaji hanya memotong, dan bahagian memerlukan penyahgerudian manual. Mesin ini merupakan penyelesaian "sehenti" dengan kelajuan sehingga 120 m/min . Memandangkan bahagian sedia untuk dikimpal, kecekapan keseluruhan adalah 3 hingga 5 kali ganda lebih tinggi.

Bolehkah ia memotong serong atau cerun?

Ya. Pautan berbilang paksi membolehkan potongan serong yang tepat pada pelbagai sudut, yang sesuai untuk potongan pelana dalam kekuda atau rangka basikal di mana pemasangan yang ketat diperlukan.

Adakah paip akan berubah bentuk semasa pemotongan?

Tidak. Pemotongan laser adalah tanpa sentuhan, jadi tiada tekanan fizikal pada dinding paip. Chuck pneumatik kami memegang tiub dengan kuat tanpa menghancurkan paip keluli tahan karat 1mm berdinding nipis sekalipun.

Adakah saya memerlukan pengaturcara pakar untuk menjalankannya?

Tidak. Sistem ini mesra pengguna. Mana-mana pekerja yang mempunyai kemahiran komputer asas boleh mempelajarinya dalam beberapa hari. Ia mengimport lukisan CAD dan mengendalikan sarang dan laluan secara automatik.

Adakah terdapat kerosakan semasa memotong bahan pemantul seperti aluminium?

Teknologi laser gentian moden mengendalikan perkara ini dengan baik. Kami menggunakan kepala pemotong dan persediaan gas tertentu (seperti Nitrogen untuk keluli tahan karat) dan perlindungan anti-pantulan untuk aluminium bagi memastikan tiada kerosakan pada laser.

Adakah mesin memerlukan persekitaran kilang khas?

Model paip pendek hingga sederhana kami sangat menjimatkan ruang. Anda hanya memerlukan lantai yang rata dan kuasa yang stabil. Mesin ini dilengkapi sistem pengekstrakan habuk dan penyejukan untuk memastikan kawasan kerja bersih.

Adakah penyelenggaraan mahal?

Laser itu sendiri bebas penyelenggaraan. Kosnya kebanyakannya elektrik dan gas. Bahan habis pakai seperti muncung dan kanta adalah murah dan mudah diganti. Dengan jaminan 3 tahun kami, anda tidak perlu menanggung kos penyelenggaraan teras pada tahun-tahun awal.
