Cách khắc phục vết nứt khuôn đúc: Hướng dẫn hàn laser từng bước

Giới thiệu

Các vết nứt khuôn có thể làm giảm chất lượng sản phẩm, giảm năng suất và gây ra thời gian ngừng hoạt động tốn kém, thường khiến việc sửa chữa tiết kiệm hơn so với việc thay thế. Nhiều nhà sản xuất tìm kiếm cách để “Sửa chữa vết nứt khuôn” khi phục hồi các khuôn bị hư hỏng, và hàn laser sửa chữa khuôn đã trở thành phương pháp được ưa chuộng do lượng nhiệt đầu vào thấp và giảm biến dạng so với hàn truyền thống. Nó được ứng dụng rộng rãi trong hàn vết nứt khuôn và hàn laser sửa chữa khuôn, đặc biệt là đối với các khuôn chính xác yêu cầu dung sai chặt chẽ. Tìm hiểu thêm về Máy hàn laser sửa chữa khuôn mẫu

Hướng dẫn này giải thích ngắn gọn cách khắc phục các vết nứt khuôn, so sánh hàn laser với các phương pháp truyền thống và nêu rõ lý do tại sao các kỹ thuật sửa chữa hiện đại ngày càng được sử dụng nhiều trong các ứng dụng sửa chữa khuôn chính xác.

Nguyên nhân chính gây ra vết nứt do nấm mốc

Các vết nứt khuôn hiếm khi chỉ do một nguyên nhân duy nhất gây ra. Trong hầu hết các trường hợp, chúng là kết quả của nhiều yếu tố tác động lẫn nhau, từ chất lượng vật liệu và xử lý nhiệt đến gia công, thiết kế và điều kiện sử dụng lâu dài.

1. Khiếm khuyết về vật chất

Các tạp chất, cụm cacbua và độ xốp tạo ra các điểm yếu, nơi các vết nứt dễ dàng hình thành dưới tác động của ứng suất.

2. Các vấn đề liên quan đến xử lý nhiệt

Tôi luyện không đúng cách hoặc ram không đủ sẽ tạo ra ứng suất bên trong dẫn đến nứt vỡ.

3. Ứng suất gia công

Các quá trình gia công bằng tia lửa điện (EDM), cắt và mài có thể tạo ra nhiệt và ứng suất dư làm tăng nguy cơ nứt.

4. Thiết kế khuôn kém

Các góc nhọn và cấu trúc không đồng đều gây ra hiện tượng tập trung ứng suất và hình thành vết nứt sớm.

5. Mệt mỏi kéo dài

Sự tác động lặp đi lặp lại của nhiệt và tải trọng cơ học dần dần khiến các vết nứt nhỏ phát triển thành hư hỏng lớn.

6. Độ giòn của dụng cụ cacbua

Các vật liệu có độ dẻo dai thấp dễ bị nứt giòn dưới tác động của ứng suất làm việc.

7. Căng thẳng sau xử lý

Việc cắt dây và xử lý ứng suất kém sẽ để lại ứng suất dư gây ra hiện tượng nứt.

Nứt khuôn thường là kết quả của sự tích tụ ứng suất chứ không phải do một vấn đề riêng lẻ. Cho dù nguyên nhân là do khuyết tật vật liệu, ứng suất trong quá trình sản xuất, điểm yếu trong thiết kế hay sự mỏi vật liệu theo thời gian, tất cả các yếu tố này đều làm tăng nguy cơ hư hỏng.

Đánh giá trước khi sửa chữa

Trước khi sửa chữa khuôn bị nứt, điều quan trọng là phải đánh giá xem liệu nó có còn có thể sửa chữa được nữa hay không. Một số khuôn có thể được sửa chữa với kết quả ổn định, trong khi những khuôn khác đã bị hư hỏng quá nặng và có thể lại bị hỏng ngay cả sau khi sửa chữa.

Kiểm tra tính khả thi sửa chữa

Có thể sửa chữa được	Không khuyến khích sửa chữa.
Các vết nứt nhỏ hoặc trên bề mặt	Khuôn đã bị cong vênh hoặc biến dạng.
Thiệt hại cục bộ, hạn chế.	Hư hỏng do nứt hoặc lan rộng trên diện rộng
Các vật liệu ổn định như H13, P20, S7	Hư hỏng vật chất nghiêm trọng hoặc vết cháy
Các khu vực nứt dễ tiếp cận	Các vết nứt ở các khu vực chịu lực chính
Không có sự biến dạng về cấu trúc	Khuôn đã bị cong vênh hoặc biến dạng.
Các vết nứt giai đoạn đầu	Nhiều vết nứt hoặc vết nứt phân nhánh
Vị trí vết nứt rõ ràng	Các vết nứt bên trong bị che khuất hoặc không rõ ràng

Các vết nứt nhỏ, nông, cục bộ thường có thể sửa chữa được, trong khi những hư hỏng nghiêm trọng hoặc sự cố cấu trúc thì không. Kiểm tra nhanh trước khi sửa chữa giúp tránh lãng phí chi phí và kết quả không ổn định.

Tại sao 90% các trường hợp sửa chữa nấm mốc đều thất bại?

Hầu hết các trường hợp sửa chữa khuôn bị hỏng không phải do chính quá trình hàn gây ra, mà do các vấn đề xảy ra trước hoặc sau quá trình sửa chữa. Trong nhiều trường hợp, vết nứt xuất hiện trở lại vì vấn đề thực sự chưa bao giờ được giải quyết triệt để.

• Kiểm tra hư hỏng sai cách: Các vết nứt trên bề mặt thường chỉ là một phần của vấn đề. Các vết nứt ẩn hoặc sâu hơn thường bị bỏ sót.
• Xử lý vật liệu không đúng cách: Các loại thép khác nhau như H13, P20 và S7 cần các thiết lập sửa chữa khác nhau. Sử dụng một phương pháp cho tất cả sẽ dẫn đến hỏng hóc.
• Lượng nhiệt đầu vào quá lớn: Nhiệt lượng cao từ phương pháp hàn truyền thống có thể gây biến dạng và tạo ra ứng suất mới.
• Không kiểm soát ứng suất: Ứng suất dư vẫn còn sau khi hàn và có thể gây ra hiện tượng nứt trở lại.
• Nguyên nhân gốc rễ bị bỏ qua: Nếu nguyên nhân ban đầu không được khắc phục, chẳng hạn như các vấn đề về thiết kế hoặc xử lý nhiệt, thì việc sửa chữa sẽ không bền lâu.
• Chuẩn bị bề mặt kém: Dầu mỡ, quá trình oxy hóa hoặc làm sạch không kỹ lưỡng sẽ làm suy yếu khu vực cần sửa chữa.

Hầu hết các sự cố đều xuất phát từ việc chẩn đoán sai, lựa chọn quy trình không phù hợp hoặc ứng suất không được xử lý. Việc sửa chữa ổn định không chỉ đơn thuần là lấp đầy các vết nứt, mà còn là kiểm soát nguyên nhân và hậu quả.

Ưu điểm của việc sửa chữa khuôn bằng hàn laser

Chất lượng sửa chữa khuôn phụ thuộc vào việc kiểm soát nhiệt độ trong quá trình hàn. Nhiệt độ quá cao có thể gây biến dạng, thay đổi cấu trúc và tạo ra các vùng sửa chữa yếu.

• Lượng nhiệt đầu vào thấp – giảm tác động nhiệt lên khuôn

• Biến dạng tối thiểu – giữ nguyên hình dạng và độ chính xác của khuôn ban đầu.

• Độ chính xác cao – phù hợp với các khu vực vết nứt nhỏ và phức tạp.

• Liên kết chắc chắn – kết nối luyện kim ổn định sau khi sửa chữa

• Chất lượng bề mặt tốt – ít công đoạn xử lý sau in.

• Có tác dụng trên các loại thép quan trọng – hiệu quả với H13, P20, S7 và các loại thép dụng cụ khác.

• Khả năng sửa chữa cục bộ – chỉ khu vực bị hư hỏng bị ảnh hưởng, không cần phải nung nóng toàn bộ khuôn.

• Tuổi thọ khuôn đúc dài hơn – giúp kéo dài chu kỳ sử dụng sau khi sửa chữa.

So với hàn TIG, hàn laser cho phép kiểm soát tốt hơn các vùng ảnh hưởng nhiệt. Điều này giúp giảm biến dạng và cải thiện độ ổn định cũng như độ chính xác của quá trình sửa chữa.

Cài đặt thông số hàn laser thép dụng cụ

Các loại thép dụng cụ khác nhau có phản ứng khác nhau với nhiệt, do đó các thông số hàn laser cần được điều chỉnh dựa trên độ cứng, độ dẻo dai và độ nhạy nứt.

H13 và S7 yêu cầu kiểm soát năng lượng mạnh hơn để đạt được sự nóng chảy hoàn toàn, trong khi P20 cần lượng nhiệt đầu vào thấp hơn để bảo vệ độ cứng. Việc lựa chọn thông số phù hợp là chìa khóa để sửa chữa vết nứt khuôn ổn định và kéo dài tuổi thọ sản phẩm.

Quy trình sửa chữa vết nứt khuôn từng bước (Hàn laser)

Việc sửa chữa nấm mốc ổn định phụ thuộc vào khâu chuẩn bị sạch sẽ, sự thẩm thấu được kiểm soát và việc tạo lớp đúng cách. Mỗi bước đều ảnh hưởng đến độ bền và độ chắc chắn cuối cùng của khu vực được sửa chữa.

Bước 1: Vệ sinh bề mặt

Loại bỏ hoàn toàn dầu, lớp oxit và cặn bẩn khỏi khu vực vết nứt.
Bề mặt sạch đảm bảo sự kết dính tốt và ngăn ngừa các khuyết tật tiềm ẩn trong quá trình hàn.

Bước 2: Hàn xuyên chân răng

Bắt đầu từ phần sâu nhất của vết nứt và sửa chữa từ gốc rễ. (Xác định...) Liệu có cần tiêm chất làm đầy hay không?)
Bước này tập trung vào việc lấp đầy các vết nứt bên trong và khôi phục tính toàn vẹn cấu trúc.

Bước 3: Ghép nối thành bên

Hãy đắp từng lớp vật liệu lên các mép vết nứt xung quanh.
Điều này giúp cải thiện độ bền liên kết giữa vật liệu nền và vùng được sửa chữa.

Bước 4: Phủ lớp bảo vệ bề mặt

Hoàn thiện bằng một lớp phủ trên cùng được kiểm soát để khôi phục độ phẳng bề mặt.
Giữ nhiệt độ ổn định để giảm thiểu vết xước và hạn chế công đoạn xử lý sau khi mài.

Quy trình sửa chữa đúng cách bắt đầu từ việc thâm nhập sâu và tiến ra từng lớp một. Mỗi bước kiểm soát nhiệt độ, liên kết và hình dạng, điều này ảnh hưởng trực tiếp đến tuổi thọ và độ ổn định cuối cùng của khuôn. Việc gia nhiệt không đồng đều chủ yếu liên quan đến công suất laser: Hàn laser QCW, hàn laser liên tục và hàn laser xung

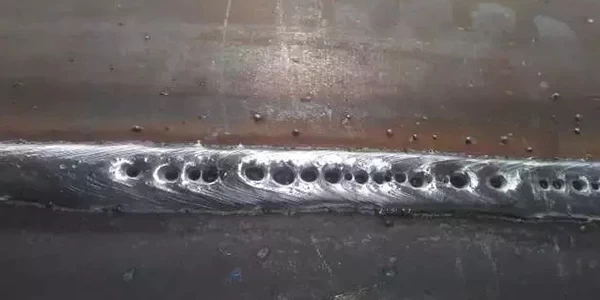

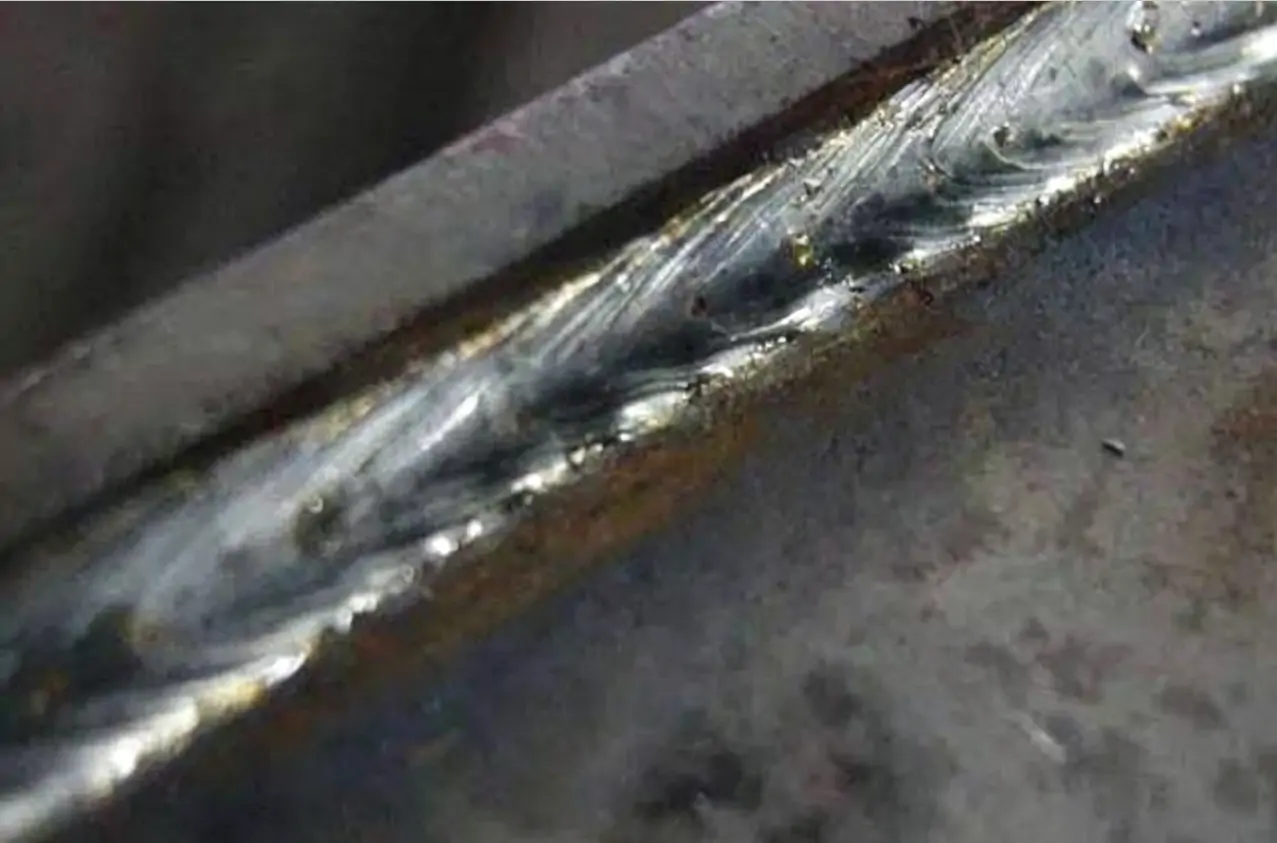

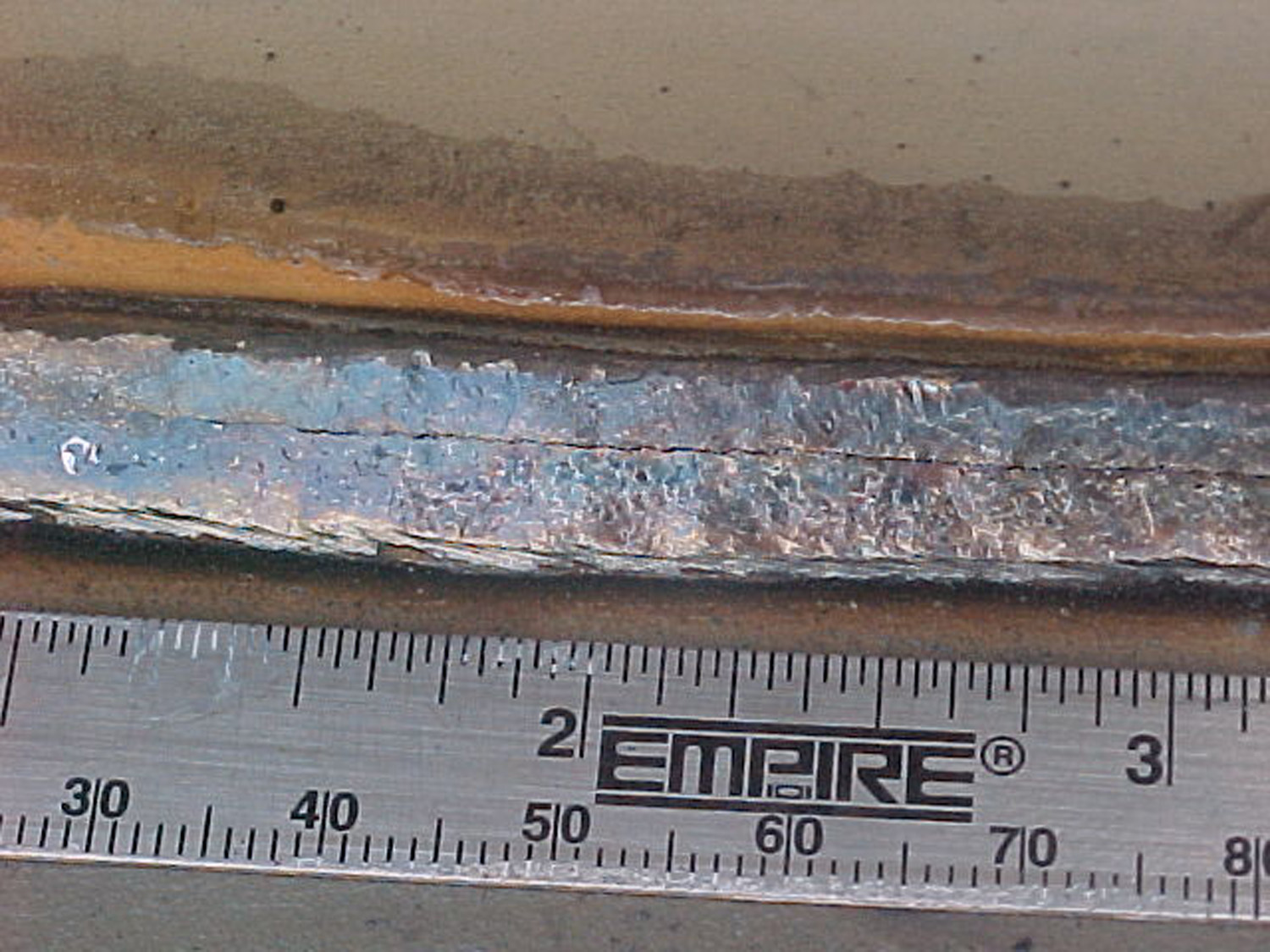

Các lỗi thường gặp và cách khắc phục trong hàn laser khuôn mẫu

Việc sửa chữa khuôn bằng hàn laser vẫn có thể phát sinh lỗi nếu quá trình làm sạch, kiểm soát nhiệt độ hoặc đổ đầy không được quản lý đúng cách. Dưới đây là những vấn đề phổ biến nhất và các giải pháp thực tế.

Hầu hết các lỗi phát sinh từ việc làm sạch kém, kiểm soát nhiệt độ không ổn định hoặc đổ đầy không đều. Việc thiết lập cẩn thận khâu chuẩn bị bề mặt, các thông số và kiểm soát lớp giúp cải thiện chất lượng và độ ổn định của quá trình sửa chữa.

So sánh hàn laser và hàn TIG (hàn hồ quang argon) trong sửa chữa khuôn mẫu

Cả hai phương pháp đều được sử dụng trong sửa chữa khuôn mẫu, nhưng chúng cho hiệu quả rất khác nhau về độ chính xác, kiểm soát nhiệt độ và chất lượng cuối cùng. Để biết thêm về sự khác biệt giữa hàn laser và hàn TIG, hãy đọc các bài viết sau: So sánh hàn laser và hàn truyền thống, So sánh hàn laser cầm tay và hàn MIG

Mục so sánh	Hàn laser	Hàn hàn
Đầu vào nhiệt	Nhiệt độ thấp, tập trung vào một khu vực nhỏ.	Nhiệt độ cao hơn sẽ lan tỏa rộng hơn vào vật liệu nền.
Rủi ro biến dạng	Độ biến dạng tối thiểu, thích hợp cho các khuôn mẫu chính xác.	Nguy cơ bị biến dạng và thay đổi kích thước cao hơn
Sửa chữa chính xác	Độ chính xác cao đối với các vết nứt nhỏ và các khu vực chi tiết.	Thích hợp hơn cho các sửa chữa lớn, không cần độ chính xác cao.
Vùng ảnh hưởng nhiệt (HAZ)	Vùng ảnh hưởng nhiệt hẹp	Vùng ảnh hưởng nhiệt rộng hơn, nhiều biến đổi cấu trúc hơn
Hậu xử lý	Ít công đoạn mài và hoàn thiện hơn	Thường cần gia công thêm sau khi sửa chữa.
Tương thích vật liệu	Tương thích tốt với thép H13, P20, S7 và các loại thép dụng cụ chính xác.	Linh hoạt hơn cho việc chế tạo chung, nhưng kém ổn định hơn đối với các khuôn mẫu chính xác.

Hàn laser phù hợp hơn cho việc sửa chữa khuôn mẫu chính xác do lượng nhiệt đầu vào thấp hơn, vùng ảnh hưởng nhiệt nhỏ hơn và khả năng kiểm soát biến dạng tốt hơn. Hàn TIG phổ biến hơn cho các sửa chữa thông thường, nhưng không lý tưởng cho các khuôn mẫu có độ chính xác cao.

Cân nhắc an toàn

Trong việc sửa chữa khuôn bằng hàn laser, an toàn là ưu tiên hàng đầu và giúp duy trì sự ổn định của quy trình đồng thời bảo vệ người vận hành.

• Bảo vệ mắt: Sử dụng kính bảo hộ laser chuyên dụng trong quá trình vận hành.
• Bảo vệ khỏi nhiệt: Tránh tiếp xúc trực tiếp với các khu vực làm việc nóng sau khi hàn.
• Thông gió: Đảm bảo luồng không khí tốt để loại bỏ khói và bụi.
• Thiết lập ổn định: Cố định khuôn đúng cách để tránh dịch chuyển trong quá trình hàn.
• Kiểm soát của người vận hành: Giữ tay và dụng cụ tránh xa đường đi của tia laser.

Thực hành an toàn tốt giúp giảm thiểu rủi ro trong quá trình làm việc và kiểm soát tốt quy trình hàn.

Các bước xử lý hậu kỳ

Sau khi hàn, cần thực hiện các công đoạn hoàn thiện để đưa khuôn trở lại hình dạng, chất lượng bề mặt và điều kiện hoạt động phù hợp.

• Mài và đánh bóng: Loại bỏ vật liệu thừa và khôi phục độ nhẵn bề mặt.
• Kiểm tra kích thước: Đảm bảo khu vực sửa chữa đáp ứng kích thước khuôn ban đầu.
• Kiểm tra độ bền: Kiểm tra xem có dấu hiệu nứt mới hoặc vùng yếu nào không.
• Hoàn thiện bề mặt: Điều chỉnh kết cấu bề mặt khu vực sửa chữa cho phù hợp với kết cấu khuôn xung quanh.
• Vệ sinh cuối cùng: Loại bỏ bụi, mảnh vụn và cặn đánh bóng.

Việc hoàn thiện đúng cách giúp khu vực được sửa chữa khớp với khuôn mẫu ban đầu và đảm bảo sử dụng ổn định lâu dài.

Ứng dụng

Sửa chữa khuôn bằng hàn laser được sử dụng rộng rãi trong nhiều ngành công nghiệp, nơi các khuôn mẫu cần được bảo trì chính xác thay vì thay thế hoàn toàn.

·  khuôn ép phun – Sửa chữa vết nứt, khắc phục mài mòn và phục hồi bề mặt răng sâu

• Khuôn đúc áp lực – khắc phục các vết nứt do nhiệt và hư hỏng do ăn mòn ở các khu vực nhiệt độ cao

• Khuôn dập – sửa chữa cạnh và phục hồi độ mài mòn cục bộ sau chu kỳ sản xuất dài.

• Khuôn đúc chính xác – sửa chữa các vết nứt nhỏ với kiểm soát dung sai nghiêm ngặt

• Khuôn mẫu ô tô – sửa chữa cấu trúc cho các dụng cụ chịu tải trọng cao và chu kỳ hoạt động cao.

• Khuôn sản phẩm nhựa – sửa chữa khuyết tật bề mặt và khôi phục kết cấu.

• Xưởng bảo dưỡng khuôn mẫu – thực hiện các công việc sửa chữa chung để kéo dài tuổi thọ khuôn.

Hàn laser được sử dụng rộng rãi trong các ứng dụng sửa chữa khuôn mẫu khác nhau, nơi đòi hỏi độ chính xác, độ biến dạng thấp và khả năng sửa chữa cục bộ.

Kết luận

Nứt khuôn là vấn đề thường gặp trong sản xuất, nhưng hầu hết chúng đều có thể được sửa chữa nếu xử lý sớm bằng phương pháp phù hợp. Từ việc hiểu rõ nguyên nhân gây nứt, kiểm tra tính khả thi của việc sửa chữa và lựa chọn các thông số hàn laser thích hợp, đến việc tuân theo quy trình sửa chữa từng bước, mỗi giai đoạn đều đóng vai trò quan trọng trong việc kéo dài tuổi thọ khuôn và duy trì sự ổn định sản xuất. So với các phương pháp truyền thống, hàn laser mang lại khả năng kiểm soát tốt hơn, độ biến dạng thấp hơn và kết quả đáng tin cậy hơn cho việc sửa chữa khuôn chính xác.

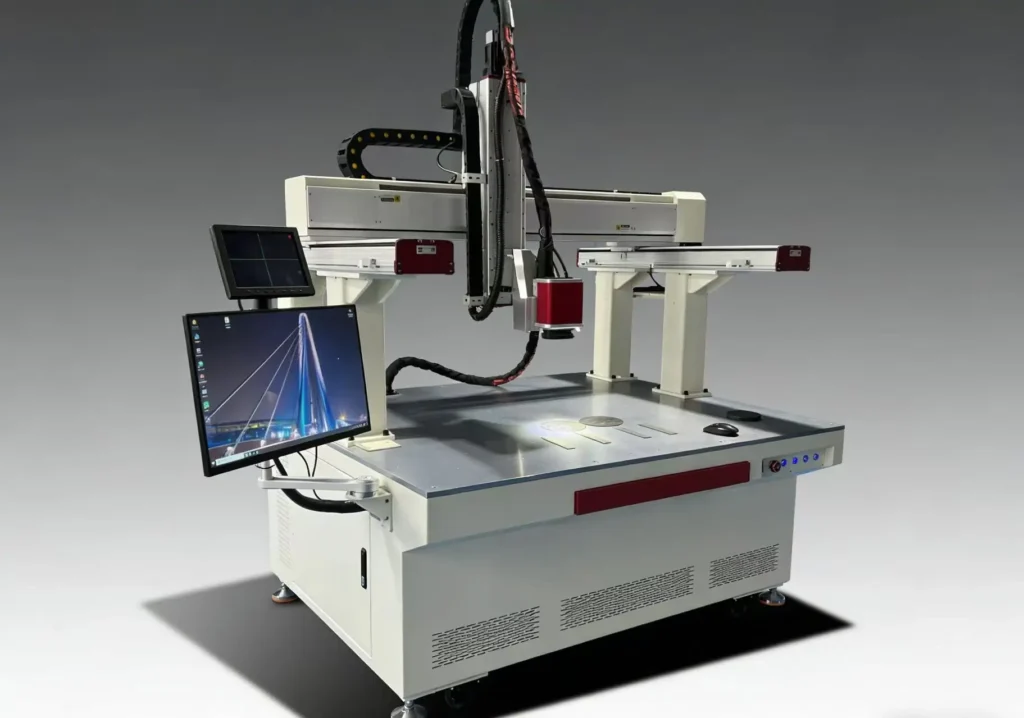

Để có các giải pháp sửa chữa khuôn mẫu ổn định và hiệu quả, KEMPSON cung cấp thiết bị hàn laser Được thiết kế cho thép công cụ H13, P20, S7 và các ứng dụng công nghiệp khác. Nếu bạn đang tìm cách cải thiện chất lượng sửa chữa khuôn mẫu hoặc giảm thời gian ngừng hoạt động, liên hệ với chúng tôi Để nhận được hỗ trợ kỹ thuật và các giải pháp phù hợp hơn với nhu cầu sản xuất của bạn.

---

---

Hỏi đáp

Liệu tất cả các vết nứt do khuôn đúc đều có thể được sửa chữa bằng phương pháp hàn laser?

Không. Các vết nứt nhỏ và trên bề mặt thường có thể được sửa chữa, nhưng các vết nứt sâu hoặc khuôn bị biến dạng nghiêm trọng thường không phù hợp.

Những loại thép làm khuôn nào có thể sửa chữa được?

Các loại thép thông dụng bao gồm H13, P20 và S7. Mỗi loại vật liệu yêu cầu các thông số hàn khác nhau để đạt được kết quả ổn định.

Hàn laser có tốt hơn hàn TIG trong việc sửa chữa khuôn mẫu không?

Đúng vậy, đối với các khuôn mẫu chính xác. Hàn laser có lượng nhiệt tỏa ra thấp hơn và ít biến dạng hơn so với hàn TIG.

Hàn laser có thể sửa chữa các vết nứt khuôn sâu đến mức nào?

Phương pháp này phụ thuộc vào kích thước vết nứt và công suất máy, nhưng chủ yếu được sử dụng để sửa chữa vết nứt cục bộ và có độ sâu được kiểm soát.

Liệu khu vực đã sửa chữa có bị nứt lại không?

Hiện tượng này có thể xảy ra nếu lượng nhiệt cung cấp không được kiểm soát hoặc nếu nguyên nhân gốc rễ của vết nứt ban đầu không được giải quyết.

Khuôn có cần xử lý sau khi hàn laser không?

Đúng vậy. Mài, đánh bóng và hoàn thiện bề mặt thường là cần thiết để khôi phục độ chính xác và vẻ ngoài.

Tại sao khuôn bị nứt sau khi xử lý nhiệt?

Nguyên nhân thường là do ứng suất bên trong, tốc độ làm nguội không phù hợp hoặc tôi luyện không đủ.

Hàn laser có thể kéo dài tuổi thọ khuôn mẫu không?

Đúng vậy. Việc sửa chữa đúng cách có thể khôi phục các khu vực bị hư hỏng và kéo dài tuổi thọ sản phẩm nếu được thực hiện chính xác.
