Bewährte Verfahren beim Laserschweißen von Aluminium: Reflexionen überwinden

Einführung

In der modernen Fertigung entwickelt sich das Schweißen von Aluminium mit Faserlasern zu einem entscheidenden Prozess in der Automobilindustrie, der Energiewirtschaft, der Batterieentwicklung und der Präzisionsfertigung. Im Vergleich zum herkömmlichen WIG-/MIG-Schweißen bietet das Faserlaserschweißen Vorteile wie hohe Effizienz, minimalen Verzug und einfache Automatisierung. Aufgrund seiner hohen Reflektivität und Wärmeleitfähigkeit ist Aluminium jedoch anfällig für Probleme wie Energieverluste, Porosität und Risse während des Schweißprozesses und zählt daher zu den anspruchsvollsten Werkstoffen für das Laserschweißen.

Dieser Artikel untersucht bewährte Verfahren für Laserschweißen von AluminiumEs wird systematisch analysiert, wie die Faserlaser-Oszillationsschweißtechnologie durch geeignete Parametereinstellungen Reflexions- und Defektprobleme beim Aluminium-Laserschweißen effektiv beheben und somit praktische Lösungen für Käufer bieten kann.

Kann man Aluminium mit einem Faserlaser schweißen?

Das Faserlaserschweißen eignet sich für Aluminium und hat sich für immer mehr Fertigungsunternehmen zu einer bevorzugten Lösung entwickelt. Faserlaser bieten Vorteile hinsichtlich Energiekonzentration und Prozesssteuerung und ermöglichen so eine präzise Schweißnahtbildung und hohe Produktionseffizienz.

In der Praxis reicht das Schweißen von Aluminium jedoch nicht aus, um sich auf Standard-Laserverfahren zu verlassen. Vielmehr werden höhere Anforderungen an die Anlagenkonfiguration und die Prozessstabilität gestellt. Insbesondere in der Serienfertigung ist häufig der Einsatz eines Taumel-Schweißkopfes erforderlich, um das Schmelzbad zu erweitern, eine gleichmäßige Wärmeeinbringung zu gewährleisten und die Schweißnahtkonsistenz sowie die Ausbeute zu verbessern.

Gleichzeitig kann durch die geeignete Abstimmung der Leistung (z. B. 1500 W–3000 W) auf die Schweißmodi ein breites Anwendungsspektrum abgedeckt werden, von dünnen Blechen bis hin zu mittel- und dickwandigen Platten (0.5–10 mm).

Insgesamt sind Faserlaser nicht nur zum Schweißen von Aluminium geeignet, sondern eignen sich in Kombination mit geeigneten Prozesslösungen besonders gut für industrielle Produktionsumgebungen, die ein hohes Maß an Effizienz und Qualität erfordern.

Warum ist Aluminium so schwer mit Laser zu schweißen?

In der Praxis stellen viele Unternehmen fest, dass die Prozessstabilität beim Faserlaserschweißen von Aluminium deutlich geringer ist als bei Edelstahl oder Kohlenstoffstahl. Dies liegt an den inhärenten Eigenschaften von Aluminium.

1. Aluminium besitzt ein hohes Reflexionsvermögen; wenn der Laser zu wirken beginnt, wird ein erheblicher Teil der Energie reflektiert, was es schwierig macht, schnell ein Schmelzbad zu erzeugen.
2. Aluminium besitzt eine ausgezeichnete Wärmeleitfähigkeit; die Wärme wird schnell abgeleitet, was es schwierig macht, eine stabile Temperatur in der Schweißzone aufrechtzuerhalten, was sich auf die Eindringtiefe und die Schweißnahtkontinuität auswirkt.
3. Der Schmelzpunkt der Oxidschicht auf der Aluminiumoberfläche ist viel höher als der des Grundmaterials; wird sie nicht ordnungsgemäß behandelt, kann dies leicht zu Schweißfehlern führen.

Das Zusammenwirken dieser Faktoren führt häufig zu einer Reihe praktischer Probleme wie Porosität, Rissen, Spritzern und instabilen Schweißnähten. Daher ist es bei Laserschweißanwendungen mit Aluminium in der Regel notwendig, die Energieverteilung durch den Einsatz eines Taumelkopfes zu optimieren und in Verbindung mit geeigneten Parametereinstellungen stabile und zuverlässige Schweißergebnisse zu erzielen.

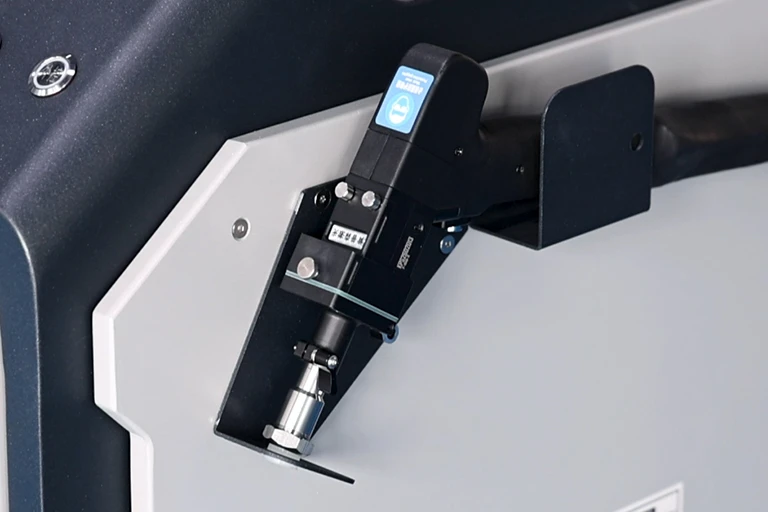

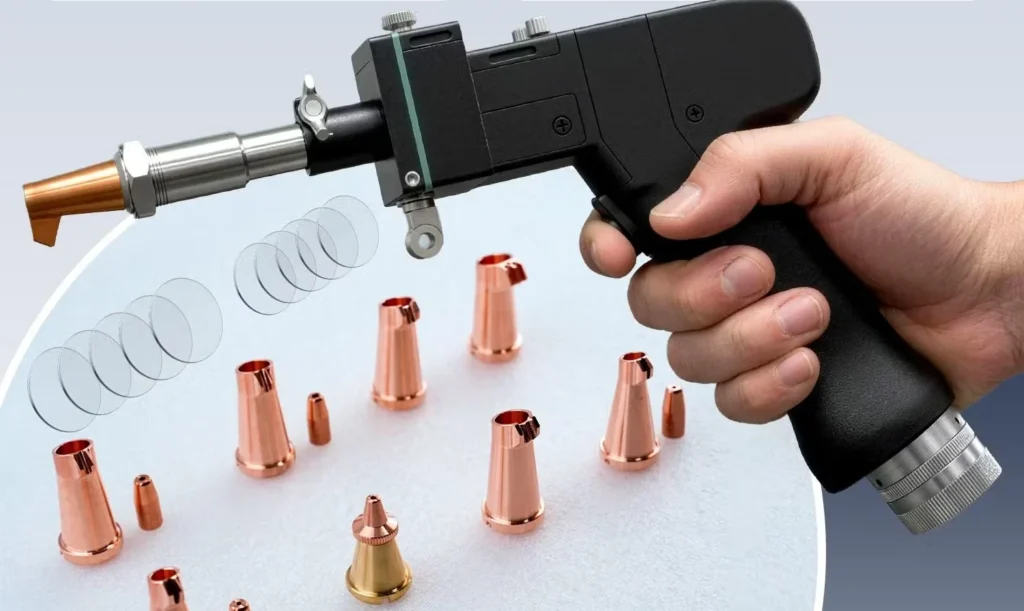

Was ist ein Wobble-Schweißkopf?

Der Wobbelschweißkopf ist ein Gerät zum Laserschweißen, das den Laserpunkt mit hoher Geschwindigkeit entlang einer vorgegebenen Bahn (z. B. eines Kreises oder einer Ellipse) oszillieren lässt. Im Vergleich zu herkömmlichen Schweißverfahren mit einem festen Punkt verteilt er die Laserenergie dynamisch. Diese dynamische Bewegung erzeugt eine breitere Schweißnaht, verbessert die Einbrandtiefe und Wärmeverteilung und minimiert gleichzeitig Defekte.

Reduzierte Reflexion und erhöhte Energieabsorption: Durch die Oszillation des Spots konzentriert sich der Laser nicht mehr auf einen einzigen Punkt, sondern wirkt kontinuierlich auf eine größere Fläche ein. Dies trägt dazu bei, schneller ein stabiles Schmelzbad zu bilden und reduziert Energieverluste durch anfängliche Reflexionen an Aluminiummaterialien.

Stabiles Schmelzbad und reduzierte Schweißfehler: Die oszillierende Bewegung gewährleistet eine gleichmäßige Wärmeeinbringung, vermeidet lokale Überhitzung oder Unterhitzung, reduziert effektiv Probleme wie Porosität, Risse und Spritzer und verbessert die Schweißnahtkonsistenz.

Größere Schweißnahtbreite und verbesserte Toleranz: Im Vergleich zum linearen Schweißen erzeugt das Faserlaser-Wobble-Schweißen breitere Schweißnähte und bietet somit eine größere Anpassungsfähigkeit an Montagespalte sowie die Möglichkeit, Toleranzschwankungen in der realen Produktion auszugleichen.

Verbesserte Schweißnahtbildung und -optik: Durch die Kontrolle der Frequenz und Amplitude der Taumelbewegung kann die Schweißnahtmorphologie optimiert werden, was zu einer gleichmäßigeren und ästhetisch ansprechenderen Schweißnaht führt.

Wackelschweißkopf im Vergleich zum herkömmlichen Laserschweißen

Beim Schweißen von Aluminium mit Faserlasern bietet das oszillierende Laserschweißen gegenüber dem herkömmlichen Laserschweißen mit festem Punkt in vielerlei Hinsicht Vorteile und eignet sich daher besonders gut zur Bewältigung von Schweißherausforderungen im Zusammenhang mit Aluminium, wie z. B. hoher Reflektivität und hoher Wärmeleitfähigkeit.

Vergleichsdimension	Traditionelles Laserschweißen	Faserlaser-Wobble-Schweißen	Vorteil Beschreibung
Reflection Control	Verringert die durch Reflexion verursachte Instabilität des Schmelzbades.	Der Strahl oszilliert entlang einer festgelegten Bahn, verteilt so die Energie und verbessert die Absorption.	Eine gleichmäßige Wärmezufuhr gewährleistet eine stabile Temperaturverteilung.
Stabilität des Schmelzbades	Ein konzentrierter Laser verursacht aufgrund der hohen Reflektivität von Aluminium einen Energieverlust.	Lokale Überhitzung oder schnelle Abkühlung führen zu einem instabilen Schmelzbad	Verbessert die Schweißnahtkontinuität und -qualität
Risse und Defekte	Hohes Vorkommen von Porosität, Rissen und Spritzern	Reduziert Risse, Porosität und Spritzer	Verbessert die Ausbeute und reduziert Nacharbeit
Schweißnahtbreite	Enge, geringe Toleranz gegenüber Spalten	Verstellbare Breite mit gleichmäßiger Schweißnaht	Bessere Anpassungsfähigkeit an Montagespalte, geeignet für die Massenproduktion
Prozessanpassungsfähigkeit	Empfindlich gegenüber Dickenschwankungen und Fugenspalten	Passt sich unterschiedlichen Dicken und komplexen Aluminiumstrukturen an.	Erhöht die Produktionsflexibilität
Oberflächenqualität	Neigt zu Unterschneidungen oder Durchbrennen	Glatte und gleichmäßige Schweißoberfläche	Verbessert das Erscheinungsbild und reduziert die Nachbearbeitung.
Energienutzung	Hoher anfänglicher Energieverlust	Gleichmäßigere Nutzung der Laserenergie	Reduziert den Energieverbrauch und verbessert die Kosteneffizienz
Dünnblechfähigkeit	Neigt zu Durchbrennen oder Verformung	Präzise Wärmezufuhrsteuerung reduziert Verformung	Geeignet zum Schweißen von 0.5–10 mm dicken Aluminiumblechen
Flexibilität der Prozessoptimierung	Begrenzte, schwer einstellbare Strahlform	Einstellbarer Schwingweg, Amplitude und Frequenz	Flexibel für unterschiedliche Schweißanforderungen
Sicherheit	Konzentrierte Energie kann zu lokalisierten Spritzern führen.	Durch die verteilte Energie wird das Spritzrisiko verringert	Ein konzentrierter Laser verursacht aufgrund der hohen Reflektivität von Aluminium einen Energieverlust.

Beim Laserschweißen von Aluminium übertrifft der Wobble-Schweißkopf das herkömmliche Laserschweißen hinsichtlich Reflexionskontrolle, Schmelzbadstabilität, Schweißnahtqualität und Sicherheit und ist daher die Standardkonfiguration für das industrielle Aluminiumschweißen.

Die besten Methoden zum Schweißen von Aluminium mit Faserlaser

In der realen Produktion hängt die Erzielung stabiler, qualitativ hochwertiger Aluminiumschweißergebnisse primär von der umfassenden Optimierung der Prozesssteuerung und der Anlagenkonfiguration ab. Im Folgenden werden bewährte Verfahren zur Verbesserung der Qualität des Aluminium-Laserschweißens aufgeführt:

Oberflächenvorbehandlung: Vor dem Schweißen müssen die Oxidschicht, das Öl und die Feuchtigkeit auf der Oberfläche des Aluminiums entfernt werden, um die Laserabsorption zu verbessern und Porositätsfehler zu reduzieren.

Geeignete Laserleistungswahl: Die Leistung sollte an die Materialstärke angepasst werden. Typischerweise eignen sich Faserlaser mit einer Leistung von 1500 W bis 3000 W zum Schweißen von 0.5 bis 10 mm dickem Aluminium, da sie eine ausreichende Durchdringung gewährleisten und gleichzeitig ein Durchbrennen verhindern.

Wobble-Schweißen mit Faserlaser: Durch das Oszillieren des Schweißpunktes zur Erweiterung des Schmelzbades wird mit dieser Technik eine gleichmäßige Wärmezufuhr gewährleistet und die durch Reflexion verursachte Instabilität wirksam reduziert. Dadurch ist sie eine Schlüsselkonfiguration für das Aluminiumschweißen.

Schweißparameter optimieren: Dies umfasst Schweißgeschwindigkeit, Fokusposition und Pulsmodulation. Die Schweißgeschwindigkeit sollte an die Wärmeeinbringung angepasst werden, um mangelnde Durchschweißung oder Überhitzung zu vermeiden. Gleichzeitig kann eine geeignete negative Fokussierung die Schweißstabilität verbessern, während die Pulsmodulation Spritzer und Risse reduziert.

Schutzgaskontrolle: Verwenden Sie Edelgase wie Argon, um den Schweißbereich zu schützen, Oxidation zu verhindern und die Schweißnahtqualität zu verbessern.

Das Faserlaserschweißen von Aluminium erfordert die präzise Abstimmung von Ausrüstung (Faserlaser und Taumelkopf), Parametern (Pulseinstellungen etc.) und Prozesstechniken. Nur durch das Zusammenspiel dieser drei Elemente lassen sich stabile und effiziente industrielle Schweißergebnisse erzielen.

Faserlaser vs. WIG/MIG-Schweißen für Aluminium

Im Bereich der Aluminiumverarbeitung stellen die meisten Unternehmen von den traditionellen WIG/MIG-Verfahren auf Faserlaserschweißanlagen um. Im Vergleich zu WIG/MIG-Schweißverfahren bieten Faserlaserschweißanlagen Vorteile hinsichtlich Effizienz, Qualität und Automatisierung.

Faserlaser bieten eine höhere Energiedichte und ermöglichen dadurch deutlich höhere Schweißgeschwindigkeiten (typischerweise 3- bis 5-mal schneller). Gleichzeitig erzeugen sie eine kleinere Wärmeeinflusszone, wodurch die Verformung von Aluminium effektiv reduziert wird. In Kombination mit einem Taumelkopf verbessern sie zudem die Schweißnahtstabilität und verringern Defekte wie Porosität und Risse – Aspekte, die beim herkömmlichen WIG-/MIG-Schweißen nur schwer konstant kontrolliert werden können.

Wir wissen, dass das traditionelle WIG-/MIG-Schweißen auf manueller Bedienung beruht, was zu geringerer Effizienz und erheblichen Qualitätsschwankungen führt. Das Faserlaserschweißen hingegen eignet sich hervorragend für automatisierte Produktionslinien und ermöglicht eine kontinuierliche und stabile Fertigung. Obwohl die Anfangsinvestition in Laseranlagen höher ist, sind die langfristigen Gesamtkosten aufgrund der höheren Effizienz, des geringeren Arbeitsaufwands und der niedrigeren Nacharbeitsquoten günstiger.

Insgesamt ist das Faserlaserschweißen in den meisten Anwendungsfällen den traditionellen Schweißverfahren deutlich überlegen und hat sich zur Standardlösung für die Aluminiumverarbeitung entwickelt.

Reale industrielle Fallstudien

Ein auf die Automobilzulieferindustrie spezialisierter Hersteller produziert hauptsächlich Aluminiumlegierungsböden für Kühlwagen. Anfangs verwendete das Unternehmen herkömmliche Schweißgeräte zum Verschweißen der Aluminiumböden, stieß dabei jedoch auf Herausforderungen wie die ungenaue Kontrolle der Schweißnahtbreite und erhebliche thermische Verformungen, was die Produktionseffizienz stark beeinträchtigte.

Nach der Einführung der Aluminium-LaserschweißgerätDiese Probleme konnten leicht gelöst werden: Die Schweißnahtbreite konnte präzise gesteuert werden, Dichtungsfehler wurden beseitigt und ein Nachschleifen war nicht mehr erforderlich, wodurch die Produktionseffizienz gesteigert wurde.

KPS-LHW 2000W Aluminium-Laserschweißmaschine für das Leichtstahlwerk Xinan im Kreis Junan

Wie man die richtige Aluminium-Laserschweißmaschine auswählt

Bei der Auswahl der am besten geeigneten Aluminium-Laserschweißanlage ist eine umfassende Bewertung sowohl der Anlagenkonfiguration als auch der Prozessparameter erforderlich, wobei der Fokus auf den folgenden Schlüsselfaktoren liegen sollte:

Leistungsanpassung: Wählen Sie die passende Leistung entsprechend der Dicke des Aluminiummaterials: 1500 W eignen sich für dünne Bleche, während 2000–3000 W für mittlere bis dicke Bleche geeignet sind. Die Wahl der richtigen Leistung ist entscheidend für eine ausreichende Einbrandtiefe und Schweißstabilität.

Faserlaser-Wobbeln: Priorisieren Sie einen Wobble-Schweißkopf, der die Energieverteilung durch Punktwobbeln optimiert, die Auswirkungen von Reflexionen reduziert und das Schmelzbad stabilisiert – eine entscheidende Prozesskonfiguration für das Laserschweißen von Aluminium.

Puls- und Prozessparameter: Geräte mit Pulsmodulation oder Leistungswellenformsteuerung eignen sich besser zum Aluminiumschweißen, da sie Spritzer und Risse wirksam reduzieren. Diese Einstellungen müssen auf die Schweißgeschwindigkeit und die Fokusposition abgestimmt werden, um eine gleichmäßige Wärmeeinbringung zu gewährleisten.

Schweißkonfiguration (Handgerät oder Automatisierung): Wählen Sie den Gerätetyp entsprechend Ihren Anforderungen. Handgeräte eignen sich für flexible Bearbeitung und die Produktion vielfältiger Produkte, während automatisierte Systeme besser für die Serienfertigung geeignet sind.

Drahtvorschubsystem: Je nach Schweißanforderungen wählen Sie zwischen Ein- und Mehrdraht-Schweißsystemen; Mehrdrahtsysteme eignen sich besser für Anwendungen mit größeren Spaltbreiten oder hohen Festigkeitsanforderungen.

Kühlung & Stabilität: In kontinuierlichen Produktionsumgebungen werden Wasserkühlsysteme empfohlen, um einen langfristig stabilen Betrieb der Anlagen zu gewährleisten und die Gesamtproduktionseffizienz zu verbessern.

FAQ

Können Faserlaser alle Aluminiumlegierungen schweißen?

Nein. Zwar können sie die meisten Aluminiumlegierungen schweißen, aber nicht alle. Für bessere Ergebnisse werden eine Parameteroptimierung und der Einsatz eines oszillierenden Schweißkopfes empfohlen.

Benötige ich Schutzgas zum Laserschweißen von Aluminium?

Ja – zur Verhinderung von Oxidation wird die Verwendung von Inertgasen wie Argon empfohlen. Einige Systeme, beispielsweise die der Kempson-Reihe, verfügen über selbstgenerierte Inertgaslösungen, um stabile Schweißzonen zu gewährleisten.

Wie kann ich die Reflektivität beim Schweißen reduzieren?

Verwenden Sie einen gepulsten oder modulierten Strahl, achten Sie auf Oberflächenreinheit, halten Sie den Fokus korrekt und ziehen Sie den Einsatz eines Wobble-Kopfes in Betracht, um die Energie zu verteilen und Rückreflexionen in die Laserquelle zu minimieren.

Was ist die größte Herausforderung beim Laserschweißen von Aluminium?

Die zentrale Herausforderung liegt in der Energiekontrolle, die durch die Kombination aus hoher Reflektivität und hoher Wärmeleitfähigkeit entsteht. Der Laserstrahl wird leicht reflektiert, was zu einer geringen Energieausnutzung führt. Gleichzeitig breitet sich die Wärme schnell aus, wodurch die Stabilisierung des Schmelzbades erschwert wird und leicht Defekte wie Porosität, Risse und unvollständige Verschmelzung entstehen können.

Wie funktioniert ein Schweißkopf mit Wackelkontakt?

Die Funktion des Taumelschweißkopfes wird durch Prozesssteuerung erreicht, wobei der Kern in der Parameterkoordination und der Bahngestaltung liegt:

• Legen Sie die Wobbelbahn fest: Wählen Sie kreisförmige, lineare oder „∞“-förmige Bahnen basierend auf der Schweißnahtkonfiguration, um ein gleichmäßiges Laserscanning über den gesamten Schweißbereich zu gewährleisten.
• Einstellen der Wobbelamplitude: Durch Erhöhen oder Verringern der Wobbelbreite werden die Abdeckung des Schmelzbades und die Schweißnahtbreite gesteuert.
• Anpassung der Taumelfrequenz: Durch die Synchronisierung der Taumelfrequenz mit der Schweißgeschwindigkeit wird eine kontinuierliche Energiezufuhr gewährleistet und eine lokale Überhitzung verhindert.
• Abstimmung der Leistungs-/Pulsparameter: Die Kombination von kontinuierlicher und gepulster Leistung optimiert den Energieeintragsrhythmus und stabilisiert das Schmelzbad.
• Integration des Drahtvorschubsystems: Die Synchronisierung des Drahtvorschubs während des Wobbelprozesses gewährleistet, dass das Füllmaterial gleichmäßig in das Schmelzbad gelangt.

Fazit

In der modernen Fertigungsindustrie hat sich das Laserschweißen von Aluminium zu einer Schlüsseltechnologie für eine effiziente Produktion entwickelt. Durch den Einsatz eines Wobbelschweißkopfes und die Optimierung der Parametereinstellungen lassen sich die Herausforderungen, die sich aus der hohen Reflektivität von Aluminium und Schweißfehlern ergeben, effektiv bewältigen und somit stabile, qualitativ hochwertige Schweißnähte erzielen.

Wenn Sie die beste Laserschweißanlage für Aluminium auswählen möchten, die Ihren Anforderungen entspricht, kontaktieren Sie noch heute unser Team, um fachkundige Beratung und eine auf Ihre Materialien, Produktionsziele und Ihr Budget zugeschnittene Laserlösung zu erhalten.
