Laserschneidmaschine für Metallrohre

Eine Metallrohr-Laserschneidanlage kombiniert einen Faserlaser, eine CNC-Bewegungssteuerung und eine Drehklemmvorrichtung zum Schneiden von Rohrenden, Bohrungen, Schlitzen und Konturen. KEMPSON bietet Konfigurationsmöglichkeiten für runde, quadratische, rechteckige und ausgewählte Sonderrohre. Das geeignete System hängt vom Material, den Querschnittsabmessungen, der Wandstärke, der Rohrlänge und den Anforderungen an das fertige Bauteil ab.

Wählen Sie eine Metallrohr-Laserschneidanlage, die auf Ihre tatsächlichen Produktionsteile zugeschnitten ist. Senden Sie Zeichnungen und Rohrspezifikationen, um Laserleistung, Spannfutterkapazität, Zuführung und Entnahme zu besprechen. Standardkonfigurationen und kundenspezifische Anpassungen können anhand der erforderlichen Produktionsmenge und Ihrer Werkstattbedingungen bewertet werden.

Eine CNC-Rohrschneidanlage kann mehrere Bearbeitungsschritte in einem programmierten Prozess kombinieren. Dadurch können separate Säge- und Bohrvorgänge für geeignete Teile reduziert werden, während Präzisionsbohrungen, Gewinde und kritische Passflächen unter Umständen weiterhin eine Nachbearbeitung erfordern. Prüfen Sie den gesamten Prozessablauf, bevor Sie die Einsparungen berechnen.

Verarbeitungsbereich und Konfiguration

Vergleichen Sie Rohrprofile und Konfigurationsanforderungen, bevor Sie eine Laserschneidmaschine für Metallrohre auswählen.

1. Rohrprofile und Verarbeitungsbereich

Vor der Auswahl einer Laserschneidmaschine für Metallrohre muss das Material genau spezifiziert werden. Runde Rohre benötigen den Außendurchmesser, quadratische Profile die Seitenlänge und rechteckige Profile Breite und Höhe. Alle benötigen zudem Wandstärke, Länge und Gewicht. Ovale und andere Sonderprofile erfordern eine separate Kompatibilitätsprüfung.

Verarbeitungselement Auswahlbasis
Rundrohre Außendurchmesser, Wandstärke, Geradheit und Spannfutter
Vierkantrohre Seitenabmessung, Eckradius, Wandstärke und Ausrichtung
Rechteckige Rohre Breite und Höhe, Auflageraum, Verdrehung des Querschnitts und Griffigkeit
Spezialprofile Zeichnungsprüfung, Kieferkompatibilität und Softwareunterstützung
Schaftlänge und Gewicht Vorschubhub, Stützen, Ladekapazität und Entladeraum

Ein nomineller Bearbeitungsbereich garantiert nicht für jedes Material oder Profil die gleiche Zerspanungsleistung. Prüfen Sie lange oder dünnwandige Werkstücke auf Durchbiegung, Spannspuren und Verformung. Klären Sie, wie viel Restmaterial im Spannfutter verbleiben muss und wie sich die Anordnung der Werkstücke auf die nutzbare Materialausbeute auswirkt.

2. Technische Spezifikationen und Konfiguration

Die angegebenen Spezifikationen beschreiben ausgewählte Konfigurationen und nicht eine universelle Maschine. Verwenden Sie die folgenden Werte als Ausgangspunkt für die Anforderung eines modellspezifischen Angebots für eine Laserschneidmaschine für Metallrohre.

Parameter Referenzinformationen und Nachweis erforderlich
Laserleistung 1500 W, 2000 W oder 3000 W; bestätigen Sie die ausgewählte Konfiguration
Außendurchmesser des Rundrohrs Angegebener Referenzbereich: 10 bis 120 mm; Spannfutter- und Modellgrenzen prüfen.
Seitenlänge des Vierkantrohrs Angegebener Referenzbereich: 10 bis 100 mm; Messgrundlage und Wandgrenzen bitte prüfen.
Lagerlänge Angegebene Referenzgröße: bis zu 6200 mm; Lade- und Verarbeitungsmodalitäten bestätigen.
Schnittwandstärke Festlegung anhand von Materialgüte, Laserleistung, Gas und Probenqualität
Rohrbeladung Bitte prüfen Sie das zulässige Lagergewicht und die Lagerungsanordnung für das ausgewählte Modell.
Geschwindigkeit und Genauigkeit Erhalten Sie separate Daten zu Achsenbewegung, Schnittgeschwindigkeit, Positionierung und Fertigteil.
Automatische Handhabung Profilkompatibilität, Lagervorbereitung, Be- und Entladeumfang bestätigen

Vergleichen Sie Maschinen nicht anhand einer einzigen Nenngeschwindigkeit. Die Verfahrgeschwindigkeit unterscheidet sich von der Schnittvorschubgeschwindigkeit, und keine der beiden allein gibt die Teileanzahl pro Stunde an. Auch die Positioniergenauigkeit ist nicht mit der Maßtoleranz des fertig bearbeiteten Bereichs vergleichbar. Fragen Sie nach den Prüfmethoden und Messbedingungen, die jedem angegebenen Wert zugrunde liegen.

3. Vergleich der Verarbeitungsmethoden

Eine Laserschneidmaschine für Metallrohre ist sinnvoll, wenn ein Bauteil mehrere Schnittmerkmale aufweist oder häufige Designänderungen erfordert. Für einfache Ablängen kann eine Bandsäge weiterhin wirtschaftlich sein. Vergleichen Sie den gesamten Prozess, anstatt anzunehmen, dass eine Methode immer schneller oder günstiger ist.

Auswahlfaktor Laser-Rohrschneiden Bandsäge Sägen und Bohren
Typische Operationen Endprofile, Löcher, Schlitze und Konturen Hauptsächlich auf Länge zugeschnitten Längenschnitte und separat angeordnete Löcher
Komplexe Geometrie Programmierbar innerhalb der Systemgrenzen Begrenzt Möglicherweise sind Vorrichtungen und mehrere Aufbauten erforderlich.
Umstellung Programm-, Backen- und Prozesskonfiguration Klingen- und Schaftkonfiguration Säge-, Bohr- und Vorrichtungsaufbau
Nebentätigkeit Kann für Präzisionsmerkmale oder die Oberflächenbehandlung beibehalten werden. Oft erforderlich für Löcher und Konturen Hängt von den Merkmalen und der Toleranz ab.
Beste Bewertungsgrundlage Qualität der Fertigteile und Gesamtzykluskosten Einfache Schneidanforderungen Gesamtbearbeitungs- und Handhabungsaufwand

Modelle von Laserschneidmaschinen für Metallrohre

Die folgenden Gruppen beschreiben gängige Konfigurationen und Anwendungen. Maschinen für Rund- und Vierkantrohre können dieselbe CNC-Plattform nutzen; diese Überschriften definieren keine vier separaten Modellspezifikationen. Ordnen Sie das Angebot einem bestimmten Modell und einer bestimmten Konfiguration zu.

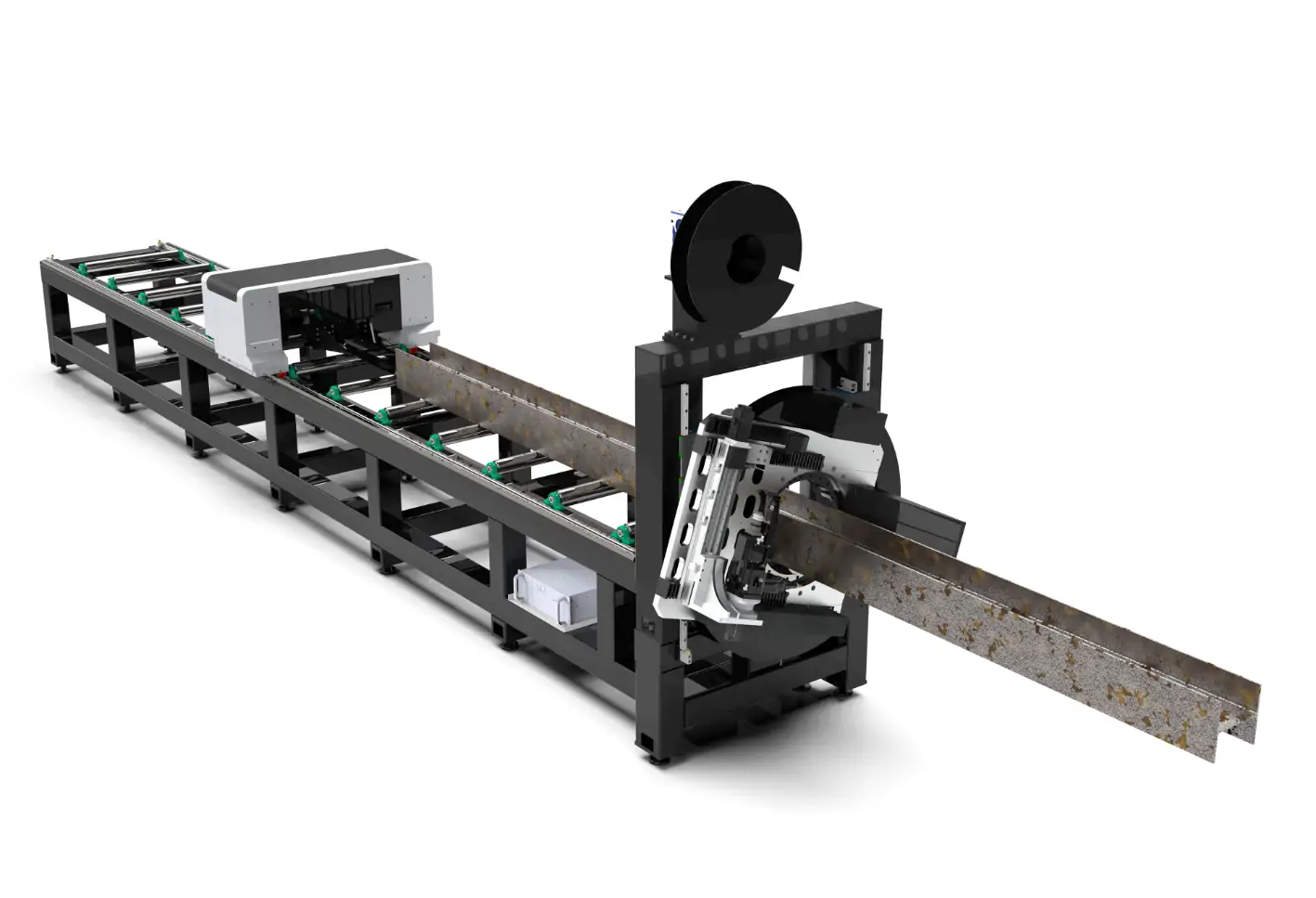

CNC-Faserlaser-Rohrschneidemaschine

CNC-Faserlaser-Rohrschneidemaschine

Diese Konfiguration einer Metallrohr-Laserschneidmaschine nutzt CNC-Positionierung und ein Drehfutter für die wiederholgenaue Bearbeitung kompatibler Rohrprofile. Sie eignet sich für gemischte Fertigungsarbeiten wie Rahmen, Gestelle und Möbelkomponenten. Die verfügbaren Referenzleistungen in den mitgelieferten Spezifikationen sind 1500 W, 2000 W und 3000 W; bitte prüfen Sie die Verfügbarkeit für das gewählte Modell.

Wenden Sie sich an einen Experten

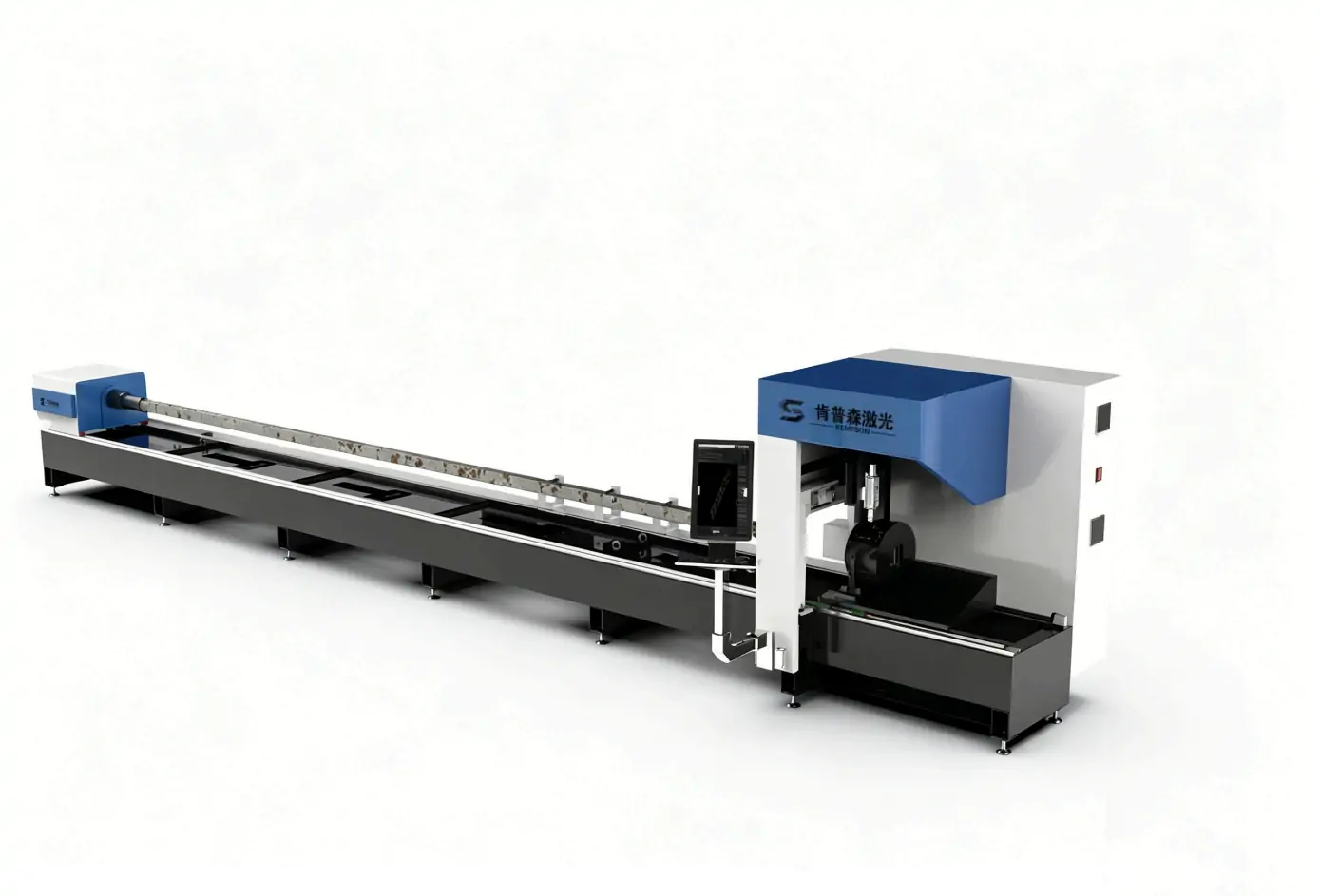

Laserschneidmaschine für Rundrohre

Rundrohr-Laserschneidmaschine

Bei runden Rohren sind Außendurchmesser, Wandstärke, Geradheit und Rohrgewicht zu prüfen. Eine Metallrohr-Laserschneidmaschine mit geeignetem Spannfutter ermöglicht die Herstellung von geraden Schnitten, Bohrungen, Schlitzen und sich kreuzenden Konturen. An einem repräsentativen Muster sind die Bohrungsposition und die Rotationsausrichtung zu überprüfen, insbesondere an Stellen, an denen Teile in eine Schweißkonstruktion eingefügt werden müssen.

Wenden Sie sich an einen Experten

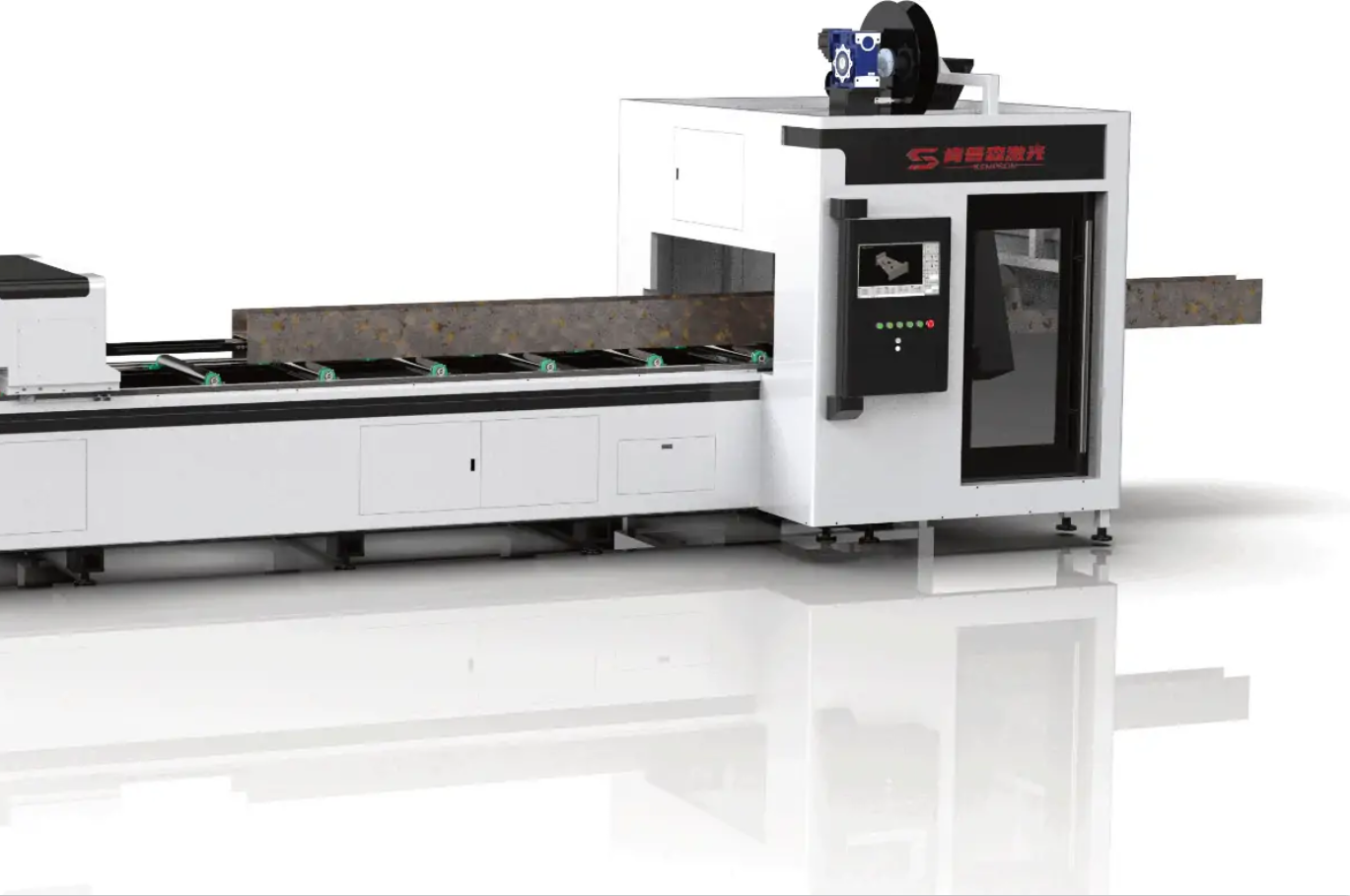

Vierkantrohr-Laserschneidmaschine

Vierkantrohr-Laserschneidmaschine

Quadratische und rechteckige Profile erfordern passende Spannbacken, ausreichende Unterstützung und die Kontrolle der Profilausrichtung. Diese Anwendung von Metallrohr-Laserschneidmaschinen ist gängig bei Möbelgestellen und im Stahlbau. Abgerundete Ecken, Schweißnähte und Profilverdrehungen können die Stabilität der Spannbacken und die Positionierung der Merkmale beeinträchtigen; diese sollten bei der Musterprüfung berücksichtigt werden.

Wenden Sie sich an einen Experten
Hochgeschwindigkeits-Rohrlaserschneidmaschine – 90-mm-Spannfutter

Hochgeschwindigkeits-Rohrlaserschneidmaschine

Bei Serienfertigung sollte der gesamte Zyklus einer Metallrohr-Laserschneidanlage analysiert werden: Beladen, Ausrichten, Zuführen, Schneiden, Entladen und Sortieren. Optionale automatische Handhabung kann manuelle Eingriffe reduzieren, der Durchsatz hängt jedoch von der Teilegeometrie, der Materiallänge, der Materialbewegung und der Laserschneidgeschwindigkeit ab.

Wenden Sie sich an einen Experten

Wie das CNC-Rohrlaserschneiden funktioniert

Eine Laserschneidmaschine für Metallrohre wandelt eine Teilezeichnung in ein CNC-Programm um, positioniert das Rohr und koordiniert die lineare und rotatorische Bewegung mit dem Schneidkopf. Der Laser schmilzt das Material, während ein geeigneter Hilfsgasstrom das geschmolzene Material aus dem Schnittbereich abführt.

  1. Erstellen Sie die Zeichnung, die Anordnung der Bauteile und das passende Schneideprogramm.
  2. Das Rohr einlegen, seine Länge abstützen und es mit geeigneten Backen einklemmen.
  3. Ausrichtung und Ausgangsposition festlegen, gegebenenfalls auch Nahtvorgaben.
  4. Schneiden Sie die programmierten Enden, Löcher, Schlitze und Konturen im Rahmen der Möglichkeiten der Maschine.
  5. Teile ausladen, lose Teile entfernen und die angegebenen Merkmale überprüfen.

Eine detaillierte Einführung finden Sie unter „Was ist eine Rohrlaserschneidmaschine und wie funktioniert sie?“.

Sehen Sie sich unten die KEMPSON-Rohrschneiddemonstration an. Überprüfen Sie Material, Querschnittsabmessungen, Einstellungen und gemessene Probenergebnisse, bevor Sie die Kapazität vergleichen.

Hauptkomponenten und Konfigurationsoptionen

Sehen Sie sich die einzelnen Komponenten einer Metallrohr-Laserschneidmaschine anhand der Abbildungen an. Überprüfen Sie im Angebot den Lieferanten, das Modell und das Zubehör.
Illustration eines Sondenernährungssystems
Abbildung einer Faserlaserquelle

Faserlaserquelle

Die Quelle liefert die Laserenergie. Wählen Sie Leistung und Kompatibilität entsprechend Material, Wandstärke, Produktionsanforderungen und der geforderten Kantenqualität. Eine höhere Leistung allein garantiert kein besseres Endergebnis.

Illustration des Schneidkopfes

Schneidkopf

Der Kopf fokussiert den Strahl und führt Hilfsgas zu. Höhenmessung, Düsenzustand, Fokuseinstellungen und Kollisionsschutz beeinflussen die Prozessstabilität. Für Schrägschnitte oder andere mehrachsige Funktionen ist eine explizite Bestätigung der Hardware- und Softwareunterstützung erforderlich.

Abbildung einer CNC-Steuerung

CNC-Steuerung

Die Steuerung koordiniert die Bewegung und das Schneidprogramm. Prüfen Sie Zeichnungsformate, Rohranordnung, Profilunterstützung, Bedienerschulung und Softwarelizenzen. Überprüfen Sie, wie das System Änderungen zwischen verschiedenen Rohrgrößen verarbeitet.

Abbildung eines Drehfutters und von Stützen

Drehfutter und Halterungen

Das Spannfutter greift das Werkstück und dreht es. Prüfen Sie den Backenhub, die Spannlänge, die Rohrbelastung, den Anpressdruck und die Auflagepositionen. Bei dünnen Wänden oder langen, ungestützten Abschnitten können zusätzliche Maßnahmen zur Vermeidung von Verformungen erforderlich sein.

Abbildung des Zuführ- und Entladesystems

Zuführ- und Entladesystem

Die Handhabung kann manuell, unterstützt oder automatisiert erfolgen. Prüfen Sie die Bündeltrennung, die Profilausrichtung, die Abstützung der Fertigteile und die Entfernung von Restmaterialien. Je nach Abschnitt können Rüständerungen erforderlich sein, anstatt eines ununterbrochenen Produktionslaufs mit gemischten Profilen.

Abbildung des Kühlsystems

Kühlsystem

Legen Sie die Kühlleistung und die Betriebsbedingungen für Laser und Schneidkopf fest. Prüfen Sie anhand der gewählten Konfiguration, ob die Umgebungstemperaturgrenzen, die Wasserqualität, die Wartungszugänglichkeit und die elektrischen Anforderungen erfüllt sind.

Rauchabsaugung und Werkstattplanung

Planen Sie die Absaugung im Schneidbereich zusammen mit der Gasversorgung, gegebenenfalls Druckluft, Stromversorgung und Wartungszugang. Filtration und Brandschutzmaßnahmen richten sich nach dem bearbeiteten Material und der Anlagenkonstruktion. Prüfen Sie vor der Installation die Laserschutz- und Betriebsverfahren.

Wenden Sie sich an einen Experten

Anwendungen im Bereich des Laserschneidens von Metallrohren

Eine Laserschneidmaschine für Metallrohre kann diese Anwendungen innerhalb ihrer Nennkapazität abdecken. Tragende oder sicherheitskritische Teile erfordern die entsprechenden Konstruktions- und Prüfanforderungen.

Metallmöbel und -gestelle

Wiederholte Endschnitte, Schlitze und Montageelemente.

Lagerregale und Ablagen

einheitliche Rohrlängen und Verbindungsmerkmale.

Fitnessgeräte

Rahmenelemente mit geformten Verbindungen und Bauteilöffnungen.

Maschinenbau

Halterungen, Stützen und Rohrkonstruktionen.

Türen, Fenster und Geländer

kompatible dekorative und funktionale Rohrelemente.

Fahrzeug- und Transportkomponenten

Zeichnungsgesteuerte Teile mit definierten Prüf- und Rückverfolgbarkeitsanforderungen.

Wie man eine Laserschneidmaschine für Metallrohre auswählt

Beginnen Sie mit Ihren Serienteilen. Lesen Sie unsere Auswahlhilfe für Rohrlaserschneidmaschinen und Preisführer zur weiteren Planung.

Rohrabmessungen und Gewicht

Definieren Sie das Profil, die Außenabmessungen, die Wandstärke, die Materiallänge und das maximale Gewicht. Prüfen Sie den Auflageraum, die Geradheit des Rohrs, die Profilverdrehung und den Spannfuttersitz.

Material- und Funktionsanforderungen

Geben Sie die Materialgüte, die kleinsten Bohrungen, die engsten Konturen, die Passflächen und die erforderlichen Toleranzen an. Das Muster sollte den Teilen entsprechen, die Sie liefern möchten.

Leistung und Schnittqualität

Wählen Sie die Leistung anhand materialspezifischer Versuche. Überprüfen Sie Abmessungen, Rechtwinkligkeit der Enden, Grate, innere Schlacke und Passgenauigkeit; die Laserleistung allein gewährleistet keine Genauigkeit des fertigen Bauteils.

Vollständiger Produktionszyklus

Legen Sie die Losgröße, den Produktmix und das Ausbringungsziel für die Metallrohr-Laserschneidmaschine fest. Berücksichtigen Sie das Beladen, Ausrichten, Schneiden, Entladen und Sortieren im Messzyklus.

Automatisierung und Materialausbeute

Bewerten Sie manuelle oder automatisierte Handhabung, Materialvorbereitung, Klammerreste, Verschachtelung und nachgelagerte Weiterverarbeitung. Bestätigen Sie den Umfang der Be- und Entladeeinrichtungen.

Installations- und Ausrüstungspaket

Prüfen Sie Stromversorgung, Gasversorgung, Absaugung, Kühlung, Stellfläche, Lagerzugang und Wartungsfreigabe. Fordern Sie ein Angebot mit Angabe von Quelle, Kopf, Steuerung, Spannfutter, Software, Schulung und Support an.

Warum Kempson wählen?

unabhängiges Forschungs- und Entwicklungsteam
Unabhängiges F&E-Team

Kempson verfügt über ein unabhängiges Forschungs- und Entwicklungsteam sowie ein Team von erfahrenen Ingenieuren, die sich auf die Entwicklung modernster Laserschweißtechnologie konzentrieren und sich der Bereitstellung leistungsstarker und kosteneffizienter kundenspezifischer Lösungen für verschiedene industrielle Anwendungen verschrieben haben.

Mehrere Zertifizierungen und Kundendienst
Zertifizierte Qualität & Langfristiger Support

Mit über 30 Patenten sind alle Maschinen CE-, ISO- und FDA-zertifiziert. Wir bieten 3 Jahre Garantie, kostenlose Schweißproben und lebenslangen Kundendienst für dauerhafte Zuverlässigkeit.

Ausführliche Anpassungsmöglichkeiten und
Umfassende Anpassung und kollaborative Entwicklung

Wir unterstützen eine umfassende OEM/ODM-Kooperation und bieten personalisierte Dienstleistungen wie Systemdesign, Hardware- und Softwareintegration, Entwicklung von Spezialzubehör und Anpassung von Markenlogos, präzise zugeschnitten auf verschiedene Märkte und Anwendungsszenarien.

Prozessverifizierung und Entscheidungsunterstützung
Prozessverifizierung und Entscheidungsunterstützung

Wir bieten kostenlose Schweißnahtprüfungen an: Senden Sie uns einfach Ihre Materialien oder Ihre Prozessanforderungen, und wir führen Schweißprüfungen durch, erstellen Prozessvideos und senden Ihnen die physischen Muster zurück. So erhalten Sie objektive und verlässliche Kaufinformationen.

Häufig gestellte Fragen

Welche Materialien kann die Maschine schneiden?

Kohlenstoffstahl und Edelstahl sind gängige Anwendungsbereiche. Bei Aluminium und anderen Metallen müssen die Kompatibilität mit der Stromquelle, die Leistung, das Gas, die Materialstärke und die erforderliche Schnittkantenqualität geprüft werden. Führen Sie einen materialspezifischen Test durch, anstatt anzunehmen, dass eine Einstellung für alle Metalle geeignet ist.

Kann ein System unterschiedliche Rohrprofile verarbeiten?

Eine Laserschneidmaschine für Metallrohre kann runde, quadratische, rechteckige und ausgewählte Sonderprofile bearbeiten, sofern Spannbacken, Stützen, Software und Arbeitsbereich kompatibel sind. Bitte prüfen Sie vor der Bestellung die genauen Profil- und Ausrichtungsanforderungen.

Wie viel Laserleistung benötige ich?

Die Wahl der Leistung hängt von Material, Wandstärke, Geometrie der Bauteile, Zielvorschubgeschwindigkeit und Qualitätskriterien ab. Vergleichen Sie Musterteile und den gesamten Produktionszyklus; die Leistung allein bestimmt weder Ausstoß noch Genauigkeit.

Was ist der maximale Rohrdurchmesser?

Der maximale Durchmesser einer Metallrohr-Laserschneidmaschine hängt vom gewählten Spannfutter und Modell ab. Prüfen Sie neben dem maximalen Außendurchmesser auch die Mindestabmessungen der Spannvorrichtung, die Wandstärke, das Gewicht des Werkstücks und die Tragfähigkeit.

Kann es Löcher und Schlitze schneiden?

Kompatible CNC-Systeme können programmierte Bohrungen und Schlitze herstellen. Die minimale praktische Bauteilgröße hängt von Material, Wandstärke, Optik und Prozesseinstellungen ab. Präzisionsbohrungen, Gewindebohrungen und kritische Oberflächen erfordern unter Umständen weiterhin eine Nachbearbeitung.

Können Rohre unterschiedlicher Größen zusammengeführt werden?

Größen innerhalb des Nennbereichs können nach den erforderlichen Programm-, Backen-, Stütz- und Prozessanpassungen bearbeitet werden. Dies bedeutet nicht zwangsläufig eine automatische Fertigung von Teilen unterschiedlicher Größen oder Profile ohne Eingriff. Bitte stimmen Sie die vorgeschlagene Beladungsreihenfolge mit dem Lieferanten ab.

Ist automatisches Laden verfügbar?

Die automatische Verladung ist konfigurationsabhängig. Bitte prüfen Sie die kompatiblen Profile und Längen, die Bündeltrennung, die Ausrichtungskontrolle, den Oberflächenschutz, die Entladevorrichtung und die Handhabung kurzer Reststücke.

Welche Informationen werden für ein Angebot benötigt?

Zur Spezifizierung einer Laserschneidmaschine für Metallrohre benötigen wir Zeichnungen, Angaben zur Materialgüte, zum Rohrprofil und den Abmessungen, zur Wandstärke, zur Länge und zum Gewicht des Rohmaterials, zu den erforderlichen Toleranzen, zum Produktionsvolumen und zu den verfügbaren Anschlüssen. Bitte geben Sie außerdem die Kriterien für die Musterannahme und den gewünschten Automatisierungsgrad an.
