イントロダクション
レーザー溶接ガンは、携帯型レーザー溶接システムにおいて重要な構成要素です。レーザー溶接ガンには様々な種類があり、それぞれ構造、機能、適用範囲が異なります。適切な溶接ガンを選ぶことは、溶接作業、プロセス性能、生産効率に影響を与えます。
本稿では、標準溶接ガン、アップグレード溶接ガン、多機能スイング溶接ガンなど、レーザー溶接ガンの主な種類をご紹介します。KEMPSONでは、お客様の機械の種類、レーザー出力、溶接材料、生産要件に基づいて、最適なレーザー溶接ガンの選定をお手伝いしています。本ガイドでは、各タイプの違いと、お客様の用途に最適なソリューションを選択する方法について解説します。
レーザー溶接ガンとは何ですか？

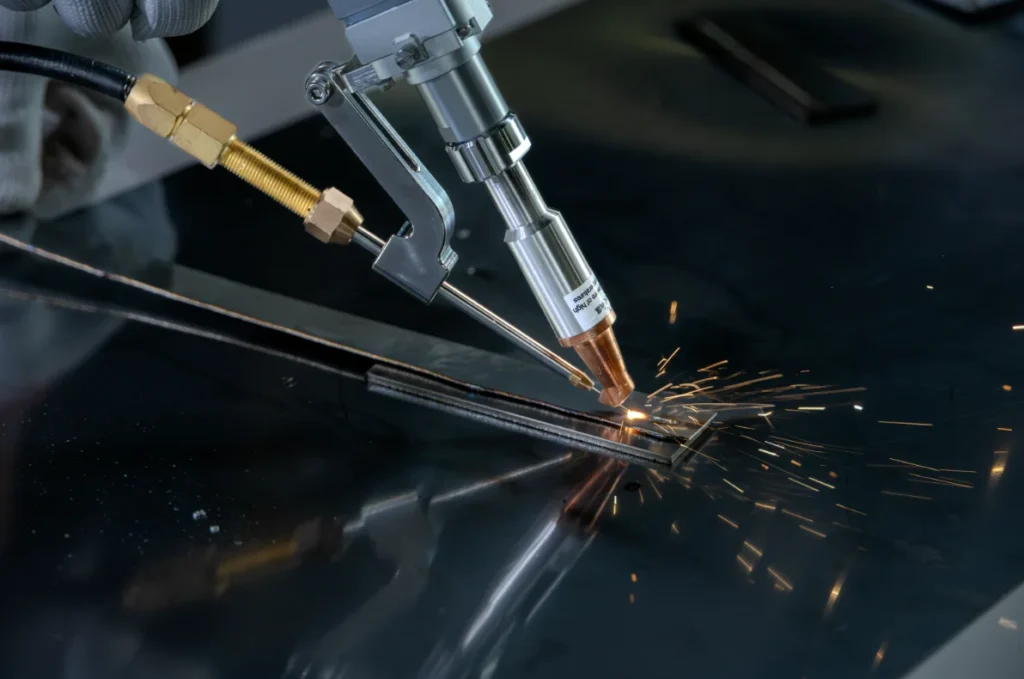

レーザー溶接ガンは、ファイバーレーザー溶接機の手持ち式部品です。レーザービームを溶接箇所に照射し、作業者が溶接経路と位置を制御できるようにします。溶接プロセスを完了するために、ガンはレーザー光源、光学系、ワイヤフィーダーに接続されます。
レーザー溶接ガンの主要構成要素は、レーザー出力チャンネル、保護レンズ、ワイヤ送給接続部、および溶接モード制御システムです。ガンの設計は、溶接作業、レンズ保護、および生産時のプロセス性能に影響を与えます。
レーザー溶接ガンは、さまざまな機械タイプや溶接条件に合わせて設計されています。標準モデルは通常の金属溶接に使用され、多機能モデルは高出力溶接、精密作業、特殊工程に使用されます。KEMPSONのレーザー溶接ガンは、さまざまな溶接用途に対応できるよう、0.8～2.0mmのワイヤ径をサポートしています。
レーザー溶接ガンの種類
レーザー溶接ガンは、さまざまな機械構成、出力レベル、溶接用途に合わせて設計されています。主な違いは、構造、操作方法、溶接機能、および適切な作業条件にあります。
標準レーザー溶接ガン
標準レーザー溶接ガンは、通常の溶接作業向けに設計されています。シンプルな構造、安定した性能、そして容易なメンテナンスが特長です。
ケンプソン ブラックゴールド 第1世代溶接ガン：
- デュアルガンレーザー溶接機用に設計されており、 溶接洗浄一体型機械
- 二重保護レンズ構造と飛散防止ノズルを採用
- 標準的な連続溶接作業に対応
- パラメータは機械のタッチスクリーンを通して調整されます。
- 長期にわたる工場生産および標準的な金属溶接に適しています。
改良型レーザー溶接ガン
改良されたレーザー溶接ガンは、操作の容易化と工程調整の迅速化に重点を置いています。様々な材料や溶接要件を持つ生産環境に適しています。
ケンプソン ブラックゴールド 第2世代溶接ガン：
- 従来型のシングルガンレーザー溶接機向けに設計されています。
- ガンボタンによる4つの溶接モード切り替えに対応
- レンズ交換を容易にするため、外部保護レンズ回転設計を採用しています。
- 軽量構造により、より優れたハンドリング快適性を実現
- ステンレス鋼、炭素鋼、アルミニウムの溶接、および多種多様な仕様の生産に適しています。
多機能スイングレーザー溶接ガン
多機能スイング式レーザー溶接ガンは、高出力レーザー溶接システムおよび複雑な加工要件に対応するように設計されています。
KEMPSON 多機能スイング溶接ガン:
- 用に設計された 6000Wレーザー溶接機, リングビームモデル, 液体冷却システム
- スイングビーム技術と高性能冷却構造を搭載
- 連続溶接、パルス精密溶接、バッテリー溶接、レーザー洗浄など、複数のプロセスに対応しています。
- 厚板溶接、バッテリー製造、精密部品、複雑な産業用途に適しています。
各種レーザー溶接ガンの比較
レーザー溶接ガンは、機械の種類や溶接要件に応じて様々な設計がなされています。主な違いは、機械との互換性、操作方法、溶接機能、および適用範囲にあります。
| 機能 | 標準レーザー溶接ガン | 改良型レーザー溶接ガン | 多機能スイングレーザー溶接ガン |
|---|---|---|---|
| カテゴリー別 | ベーシックモデル | アップグレードモデル | ハイパフォーマンスモデル |
| 適切な機械 | 二連ガン溶接機 | 標準的な単銃機関銃 | 6000Wおよび特殊レーザー溶接機 |
| 溶接機能 | 連続溶接 | マルチモード溶接 | 溶接、洗浄、パルス溶接、バッテリー溶接 |
| 操作 | タッチスクリーンコントロール | 銃のボタン制御 | 統合型多機能制御 |
| レンズ調整 | 手動調整 | レンズの外部回転 | 特殊な高出力レンズ構造 |
| 主要出願 | 標準生産溶接 | 柔軟な日々の溶接作業 | 高出力かつ複雑なプロセス |
注：レーザー溶接ガンは機種によって互換性がありません。溶接ガンは、レーザー出力、機械構成、および溶接工程の要件に応じて選択する必要があります。
適切なレーザー溶接ガンを選ぶには？
レーザー溶接ガンの選定は、溶接機の種類、レーザー出力、材料、および生産要件によって決まります。適切な溶接ガンを選ぶことで、溶接品質、作業効率、および機器の性能に影響が出ます。
溶接ガンをレーザー出力と機械の種類に合わせてください
溶接ガンは、レーザー光源および機械の構成に適合している必要があります。
- デュアルガンレーザー溶接機
KEMPSON Black Gold 第1世代溶接ガンをご使用ください。安定した連続溶接および溶接洗浄一体型溶接機向けに設計されています。 - 標準的なシングルガンレーザー溶接機
KEMPSON Black Gold 第2世代溶接ガンをご使用ください。操作がより便利になり、様々な素材や溶接作業に適しています。 - 6000Wの高出力マシンと特殊モデル
KEMPSON多機能スイング溶接ガンをご使用ください。高出力溶接、リングビームシステム、液冷式溶接機向けに設計されています。
溶接用途に基づいて選択する
溶接作業の種類によって、必要なガンの機能も異なります。
標準金属溶接
- 基本的なレーザー溶接ガンを選びましょう。
- ステンレス鋼、炭素鋼、および一般的な金属加工に適しています。
- 安定稼働と長期生産に重点を置いています。
異なる素材と厚み
- アップグレードされたレーザー溶接ガンをお選びください。
- パラメータ変更が頻繁に発生する混合生産に適しています。
- 溶接モードの迅速な切り替えに対応しています。
高出力・多工程溶接
- 多機能スイング式レーザー溶接ガンをお選びください。
- 厚板溶接、バッテリー溶接、精密溶接、レーザー洗浄に適しています。
- 連続溶接、パルス溶接、その他の溶接プロセスに対応しています。
キーガン機能の確認
- 保護レンズシステム：優れたレンズ保護構造は、溶接スパッタによる損傷を軽減し、レンズの耐用年数を向上させます。
- ワイヤ送給システムの互換性：溶加ワイヤが必要な場合は、ワイヤ送給システムに対応した溶接ガンを選択してください。一般的なワイヤ径は、溶接用途に応じて0.8～2.0mmです。
- 冷却構造：高出力溶接はより多くの熱を発生するため、長期運転には水冷式または特殊な放熱設計が必要です。
- 操作設計：銃の重量、ボタンの配置、レンズ交換方法は、日常的な操作効率と操作者の快適性に影響を与える。
生産要件に応じて選択してください
- 大量標準生産
連続作業には、安定性の高い基本的な溶接ガンを選びましょう。 - 複数の材料と頻繁なプロセス変更
素早くモード切り替えができる、アップグレードされた溶接ガンを選びましょう。 - 複雑な溶接プロセスと高出力用途
より多くの加工オプションを備えた多機能スイング溶接ガンをお選びください。
レーザー溶接ガンの選定は、機械の機種、レーザー出力、溶接材料、および必要なプロセスに基づいて行う必要があります。KEMPSONは、さまざまなハンドヘルドレーザー溶接用途に対応するため、標準モデル、アップグレードモデル、多機能モデルなど、多様なレーザー溶接ガンソリューションを提供しています。
レーザー溶接ガンのメンテナンス
定期的なメンテナンスは、レーザー溶接ガンの正常な動作を維持し、溶接の中断を減らすのに役立ちます。主なメンテナンス項目は以下のとおりです。
| メンテナンス項目 | 点検・整備 |
|---|---|
| 保護レンズ | レンズの状態を定期的に確認してください。汚れ、焦げ跡、溶接不良が見られた場合は、清掃または交換してください。 |
| 溶接ノズル | 溶接スパッタを除去し、ノズルの摩耗状態を確認して、安定したガス流量と溶接位置を維持する。 |
| ワイヤー供給システム | フィラーワイヤーの供給ムラを防ぐため、ワイヤーの供給安定性、供給チューブの状態、およびワイヤーの詰まりを確認してください。 |
| 冷却システム | 高出力溶接ガンの過熱を防ぐため、冷却水の循環と接続部を確認してください。 |
| ケーブルおよび光ファイバー接続 | ケーブル、光ファイバー接続部、および保護スリーブに損傷や接続部の緩みがないか点検してください。 |
| 銃本体のクリーニング | 銃の表面からほこりや金属片を取り除き、機器を清潔に保ってください。 |
| パラメータチェック | 溶接パラメータが、材料、厚さ、レーザー出力の要件に合致していることを確認してください。 |
メンテナンスノート：
- レーザー光の透過に影響が出ないよう、損傷した保護レンズは速やかに交換してください。
- 溶接性能を維持するためには、純正品または互換品の消耗品を使用してください。
- 高出力レーザー溶接ガンは、冷却部品と光学部品の点検をより頻繁に行う必要がある。
結論
レーザー溶接ガンは、さまざまな溶接条件や機械の要求に合わせて設計されています。ベーシックな溶接ガンは安定した動作を重視し、アップグレードモデルはより便利な操作性を提供し、多機能溶接ガンは高出力で複雑な溶接プロセスに適しています。
KEMPSONは、さまざまな産業用途向けに、携帯型レーザー溶接機とレーザー溶接ガンソリューションを提供しています。機械構成、レーザー出力、溶接要件に基づいて、お客様に最適な溶接機器とアクセサリーの選定をお手伝いいたします。レーザー溶接ソリューションの詳細については、お気軽にお問い合わせください。
FAQ
レーザー溶接ガンとは何ですか？
レーザー溶接ガンは、ファイバーレーザー溶接機の手持ち式部品です。レーザービームをワークピースに照射し、溶接プロセス中に溶接位置を制御します。
レーザー溶接ガンには何種類ありますか？
レーザー溶接ガンは主に3種類に分けられます。
通常の溶接作業用の標準的なレーザー溶接ガン
操作機能がさらに便利になった改良型レーザー溶接ガン
高出力かつ複雑な溶接プロセスに対応する多機能スイングレーザー溶接ガン
レーザー溶接ガンは、異なる機種間で交換可能ですか？
いいえ。レーザー溶接ガンは、特定の機械構成に合わせて設計されています。機種によって光学構造、制御システム、冷却設計が異なる場合があります。適合しない溶接ガンを使用すると、溶接性能に影響が出たり、機器に不具合が生じたりする可能性があります。
ステンレス鋼の溶接に適したレーザー溶接ガンはどれですか？
ステンレス鋼の溶接には、標準型または高性能型のレーザー溶接ガンを使用できます。適切な機種は、レーザー出力、材料の厚さ、生産要件、および溶加材が必要かどうかによって異なります。
標準型レーザー溶接ガンと多機能型レーザー溶接ガンの違いは何ですか？
標準的なレーザー溶接ガンは、安定した動作で連続溶接を行うように設計されています。多機能レーザー溶接ガンは、パルス溶接、バッテリー溶接、レーザークリーニングなど、より多くのプロセスに対応しており、高出力かつ複雑な用途に使用されます。
レーザー溶接ガンの出力は溶接性能に影響しますか？
はい。溶接ガンは、溶接機のレーザー出力に適合している必要があります。高出力溶接用途では、より高い熱入力に対応できるよう、適切な光学系と冷却構造が求められます。
レーザー溶接ガンの保護レンズはどのくらいの頻度で交換すべきですか？
交換頻度は、溶接条件、材料の種類、およびスパッタの発生量によって異なります。定期的な点検と清掃は、保護レンズの耐用年数を延ばすのに役立ちます。
KEMPSONは、カスタマイズされたレーザー溶接ガンソリューションを提供できますか？
はい。KEMPSONは、様々な機械構成、レーザー出力レベル、用途要件に基づいたレーザー溶接機および溶接ガンソリューションを提供しています。最適なレーザー溶接ソリューションについては、KEMPSONまでお問い合わせください。
